CENTRO DE MECANIZADO CNC DE 5 EJES PARA MECANIZADO DE GRANDES DIMENSIONES FANUM ATLAS

ATLAS

Centro de mecanizado CNC de 5 ejes para la industria de la madera para mecanizado de CLT (madera contralaminada) – ATLAS

Máquina para carpintería de madera CNC especial para la fabricación de casas prefabricadas de madera

CLT (madra contralaminada), es decir, la tecnología de producción de paneles fabricados con madera maciza contralaminada. Las principales ventajas de la tecnología CLT (madera contralaminada) y su tecnología hermana LVL (madera laminada encolada) son su elevada capacidad de carga, estabilidad dimensional, la posibilidad de prefabricación de paneles y su alta resistencia al fuego.

Uso de la máquina CNC ATLAS
Atlas es un centro de mecanizado CNC para carpintería de madera, equipado con 5 ejes interpolados y un sistema de soporte de diseño CNC. Está diseñado para la producción de viviendas prefabricadas (modulares), ya sea para la fabricación de elementos de pared, arcos, estructuras de techo (cerchas) u otros elementos estructurales de gran tamaño para naves, cobertizos y casetas de jardín.

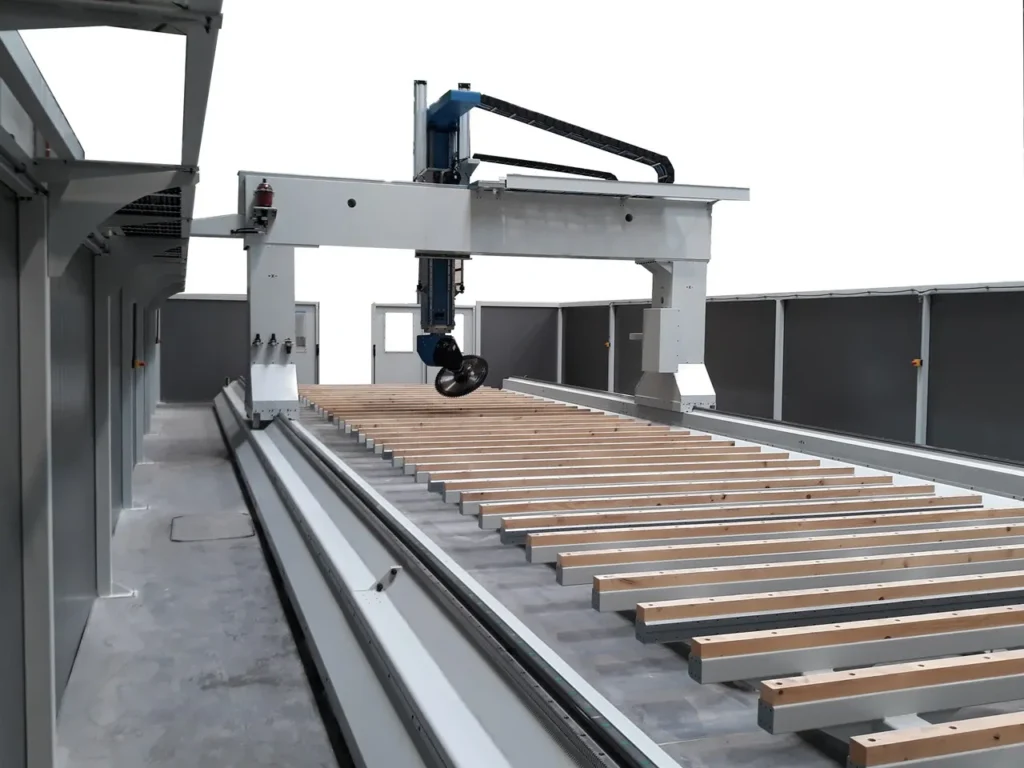

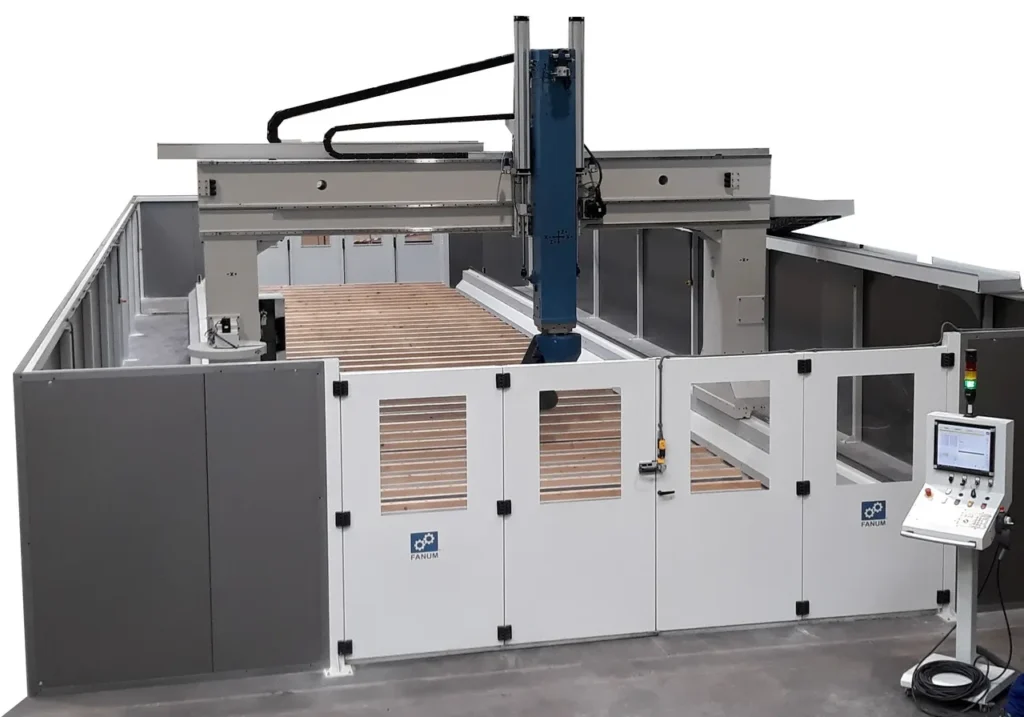

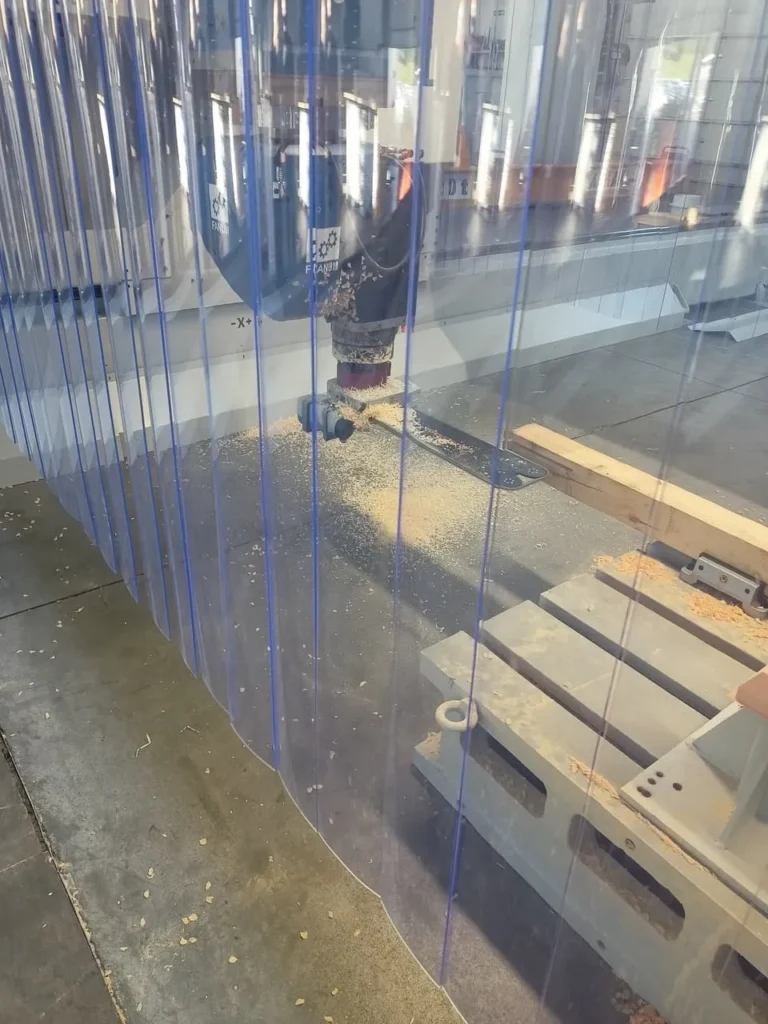

Atlas combina a la perfección las ventajas de una estructura de pórtico con la versatilidad de una mesa de mecanizado de gran tamaño. La mesa estándar es una estructura de acero calada anclada al suelo. Las inserciones de madera en la superficie superior constituyen una base universal para el mecanizado de elementos de construcción pesados. Los laterales de la mesa cuentan con una red de orificios roscados para la fijación de diversos tipos de ventosas, abrazaderas o cualquier otro accesorio.

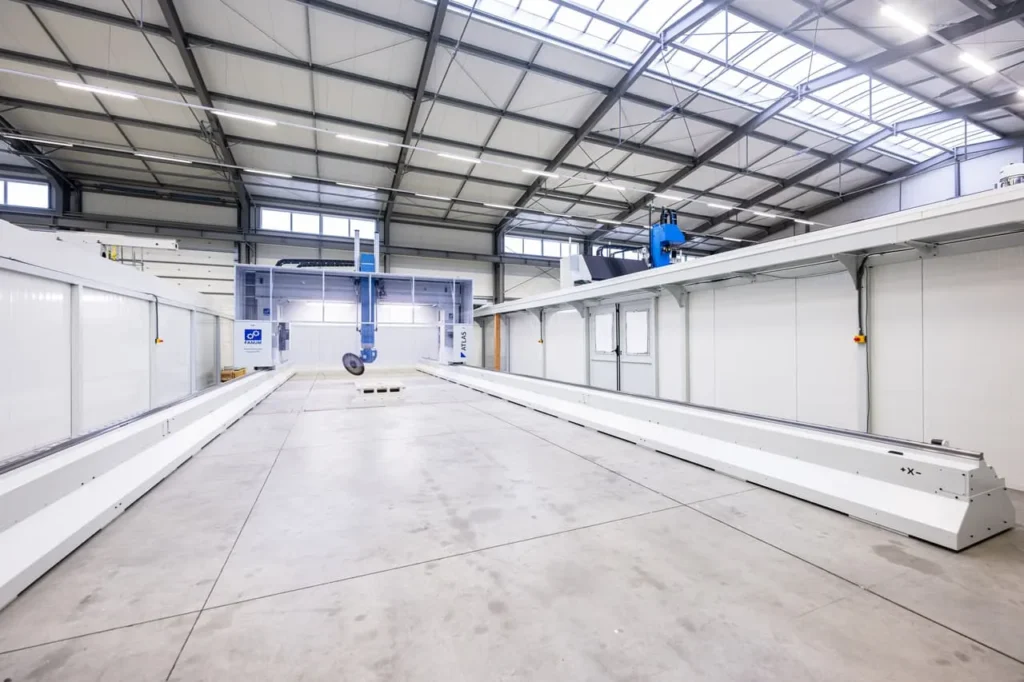

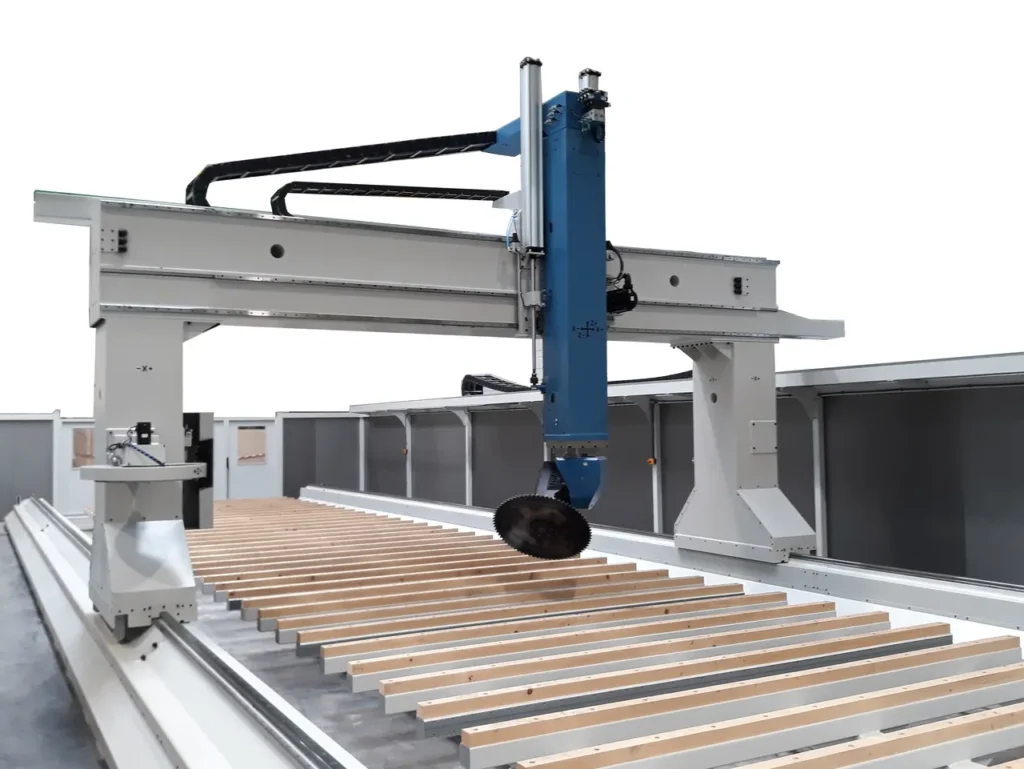

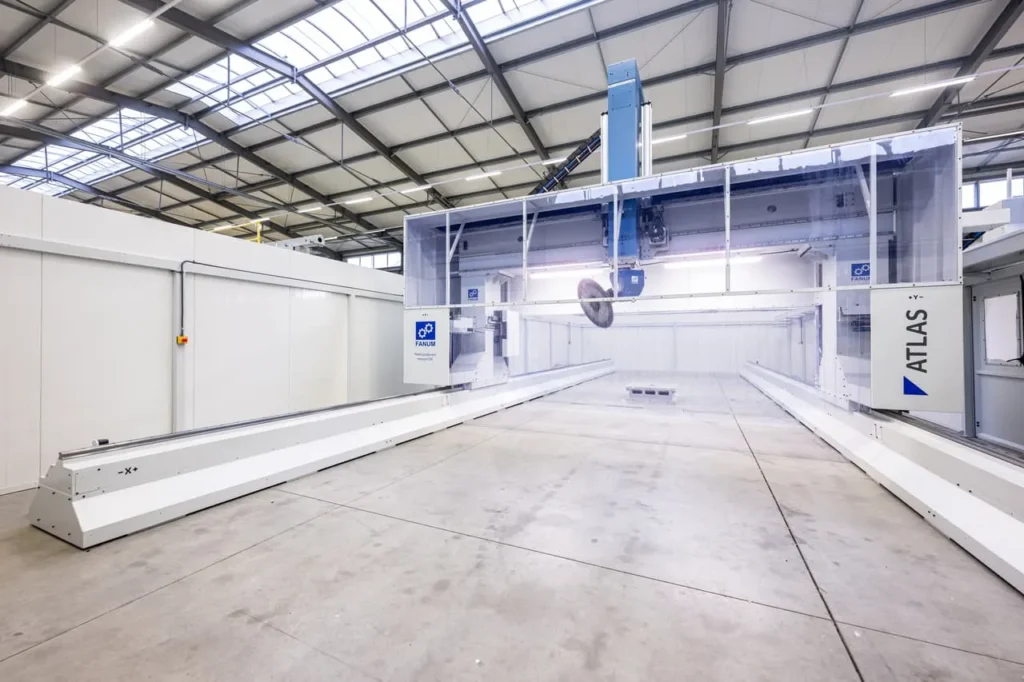

El enorme y rígido pórtico se desplaza sobre una sólida base anclada al suelo de la nave. Los rangos de movimiento de los ejes de la máquina están optimizados para el mecanizado de la mayoría de los elementos estructurales de gran tamaño en 5 ejes: el eje Y principal tiene un recorrido de hasta 31 metros, y el cabezal ofrece un movimiento horizontal transversal de entre 2,6 y 4,2 metros. En el eje Z, la máquina cuenta con un rango de movimiento de hasta 1300 milímetros. El cabezal de trabajo está equipado con un husillo de 35 kW con posibilidad de cambio automático de herramientas mediante el sistema HSK-A63, desde un cargador revólver de 16 posiciones o una sierra auxiliar con un diámetro de hasta 800 mm.

Mecanizado CNC de 5 caras de piezas en una sola sujeción

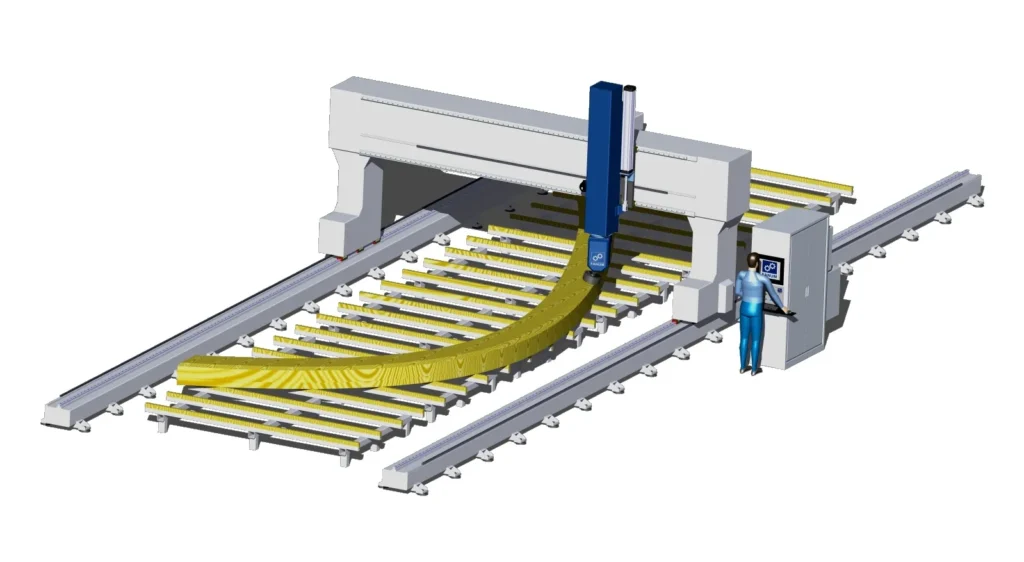

Al diseñar esta máquina de carpintería de madera CNC, los ingenieros buscaron la máxima versatilidad. Esta máquina especial puede mecanizar paneles LVL o CLT de las dimensiones máximas disponibles. El procesamiento de arcos de gran tamaño fabricados con madera laminada encolada, su uso para las empresas de carpintería, escaleras, curvas, fresado de modelos 3D o tallado de madera confirman esta idea. Todo ello gracias al cabezal de mecanizado tecnológicamente avanzado con alta potencia y par motor en los ejes A y C.

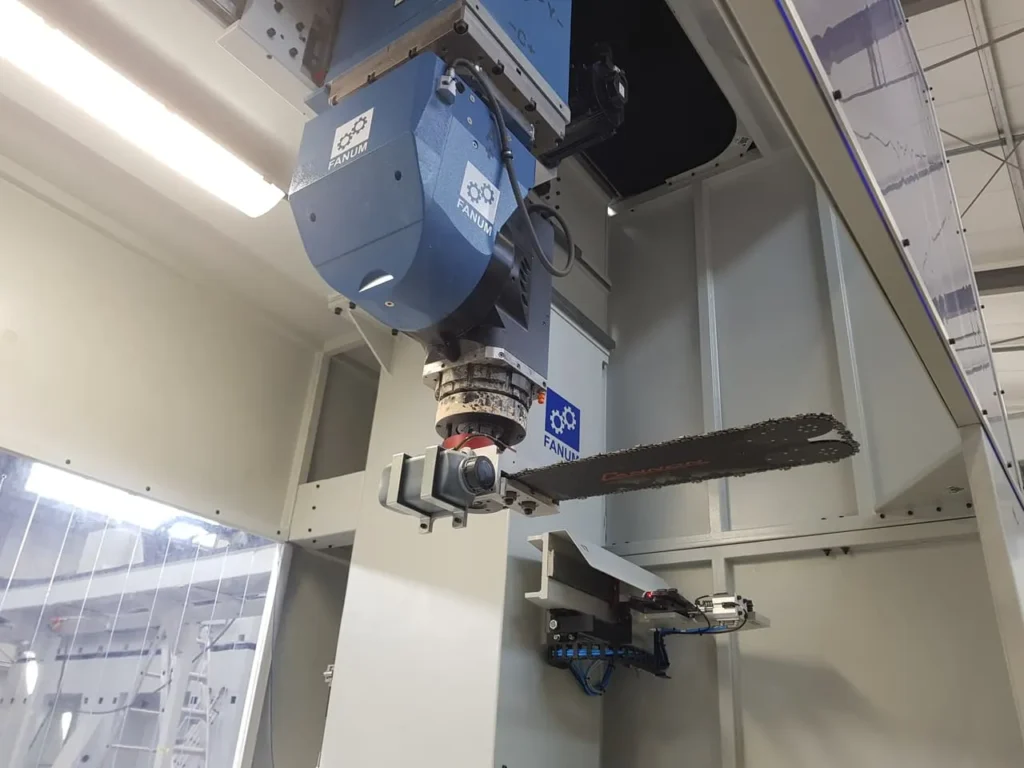

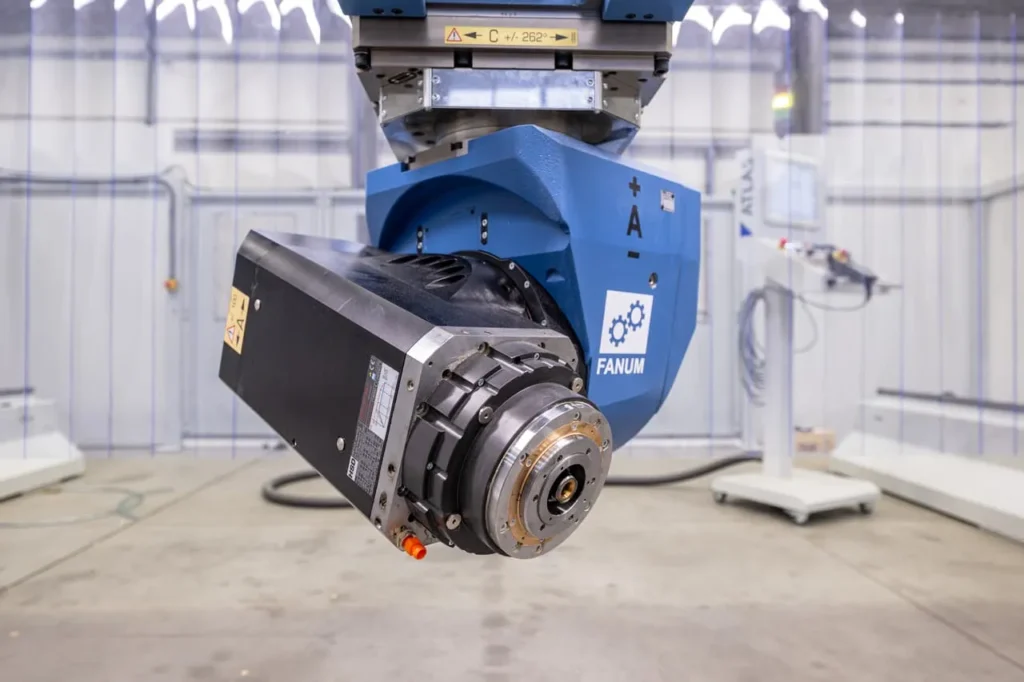

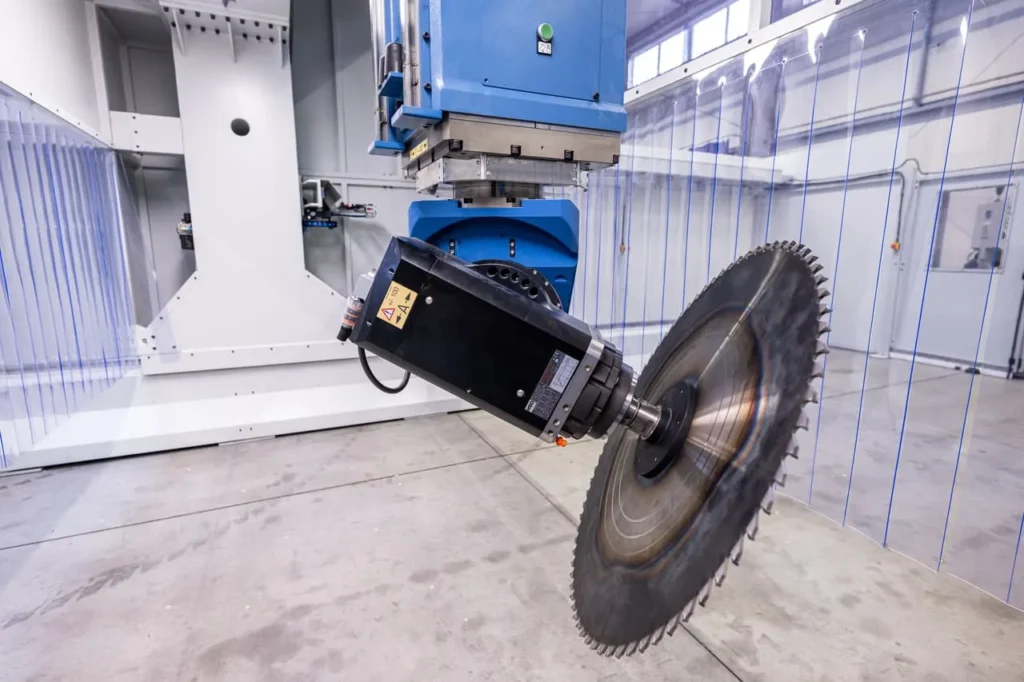

Accionamientos. Está equipada con frenos hidráulicos adicionales, gracias a los cuales los ejes rotatorios se pueden bloquear en cualquier ángulo. Esta opción es especialmente útil al mecanizar con herramientas pesadas como sierras o cabezales especializados. El diseño compacto del cabezal, apoyado lateralmente, garantiza un acceso óptimo a las piezas y la posibilidad de mecanizar cuerpos cóncavos complejos, como las bañeras de madera, muy de moda últimamente, sin necesidad de desmontar y volver a cargar.

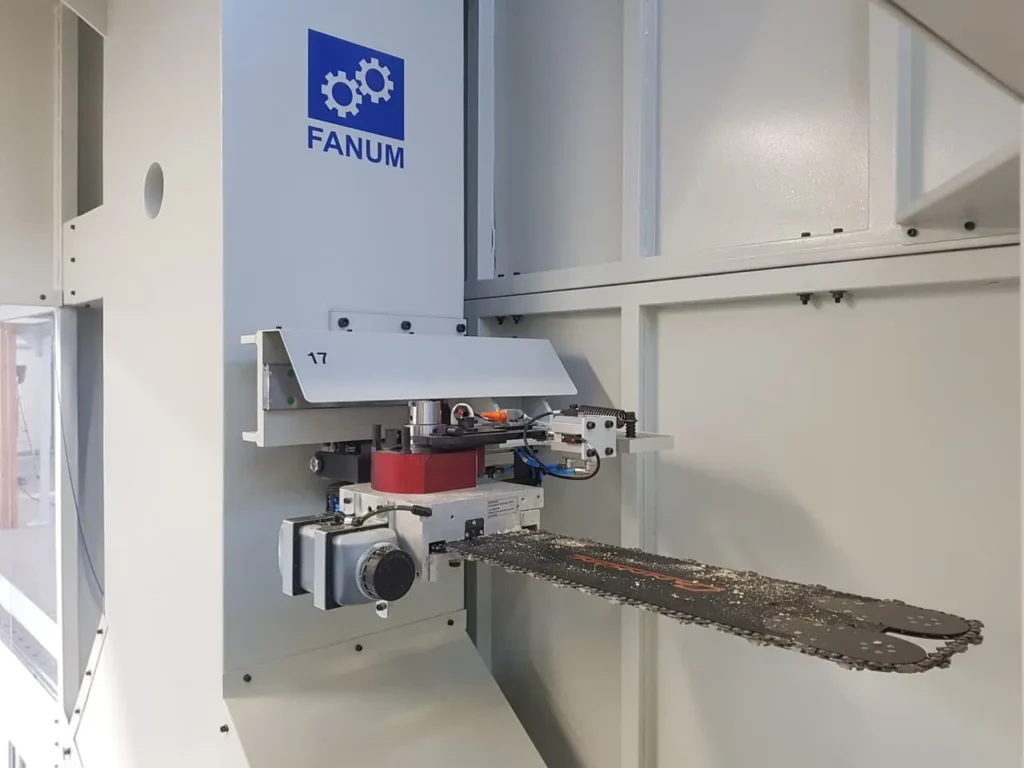

El mecanizado (incluyendo fresado, taladrado, marcado y espigado) se realiza con herramientas denominadas agregados, montadas en la parte de mecanizado. Las herramientas básicas son: una sierra circular de gran diámetro, una fresa frontal, una fresa universal grande y una broca para taladrar.

Excelente rendimiento, calidad insuperable.

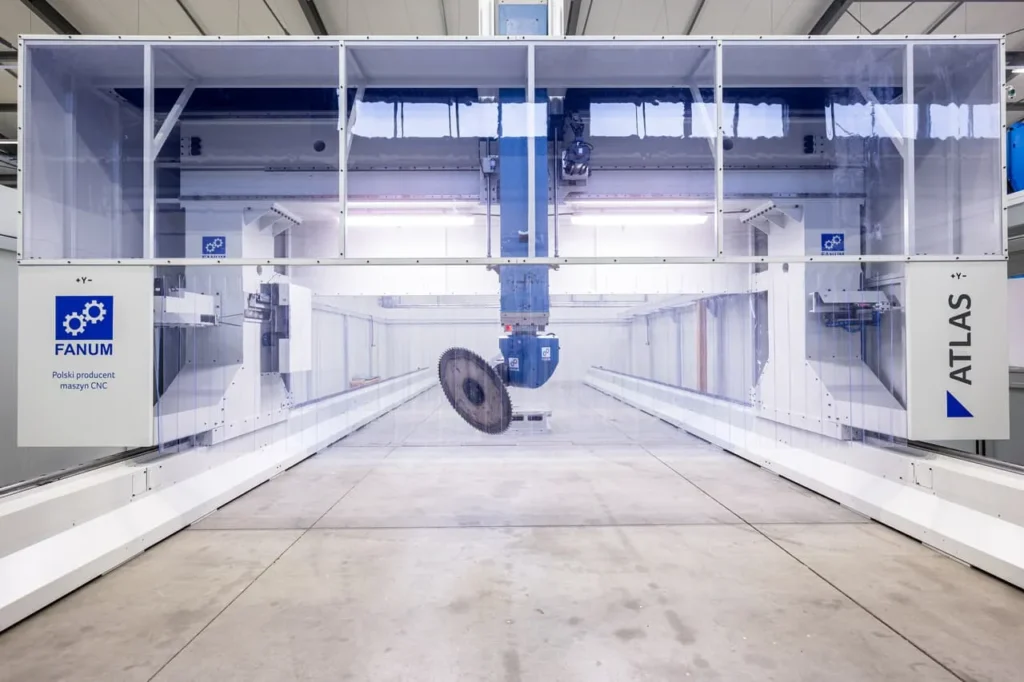

Atlas: máquina CNC multieje para carpinterías de madera, diseñada para el mecanizado de componentes de vigas de techo, paredes, puentes, arcos de construcción, etc., fabricados en madera maciza, contrachapado o laminado encolado. Equipada con 5 ejes interpolados. La máquina Atlas para el sector de la madera es una máquina innovadora con estructura de pórtico y mesa universal.

ATLAS

Rangos de mecanizado

Eje X* 3.000-31.000 [mm]

Eje Y* 2.600-4.200 [mm]

Eje Z* 1.300 [mm]

Eje A -110/+110 [°]

Eje C -262/+262 [°]

Cabezales

Potencia del cabezal 30 kW (S1) / 36 kW (S6)

Conexión de portaherramientas HSK F63, HSK A63

Rango de velocidad del cabezal 0-18.000 [rpm]

Almacenes de herramientas
