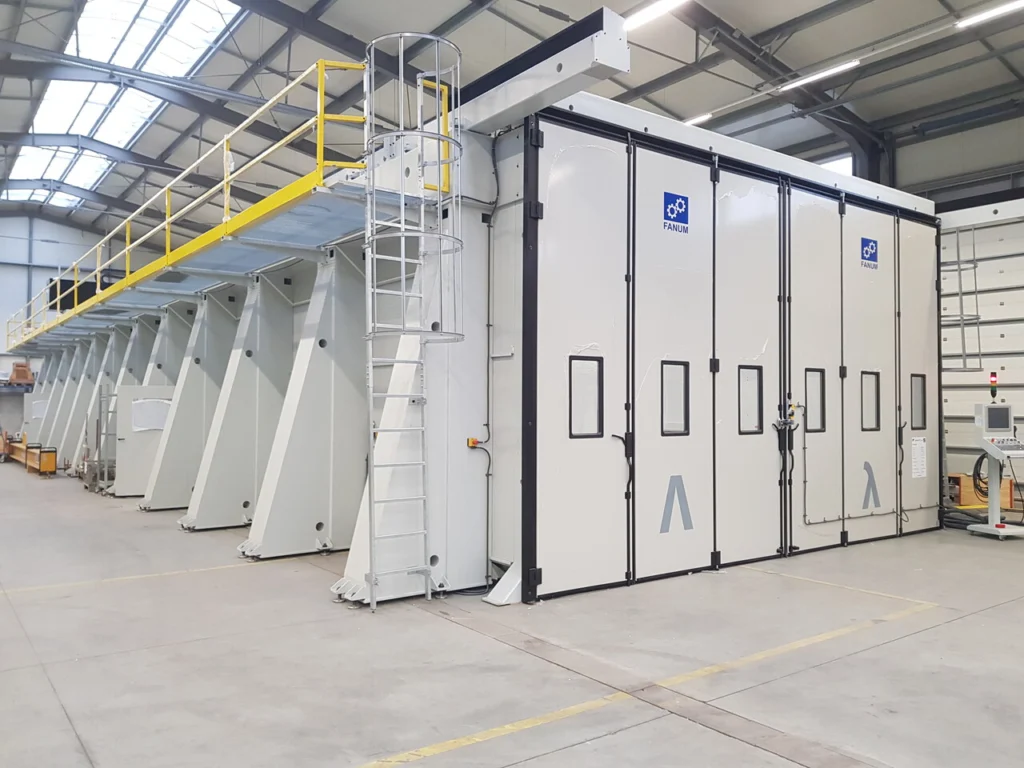

CENTRO DE MECANIZADO CNC DE 5 EJES PARA PLÁSTICO Y COMPOSITES FANUM LAMBDA VTL HYBRID

Máquinas de control numérico CNC híbridas: Fabricación Aditiva + Centros de mecanizado gantry de 5 ejes

Solución innovadora que combina la impresión 3D a gran escala para fabricación de productos de grandes dimensiones con tecnología de fabricación aditiva y el mecanizado – fresado de 5 ejes

FANUM desarrolló e implementó la fabricación aditiva (FA), una tecnología de impresión 3D a gran escala para fresadoras CNC de 5 ejes. Este avanzado sistema de fabricación híbrida permite la impresión de modelos 3D y su posterior fresado con las tolerancias y la precisión requeridas en una misma máquina CNC.

Sistema de fabricación híbrida
El sistema de fabricación híbrida utiliza la base mecánica de las máquinas FANUM estándar: Lambda VTS-VTM-VTL, Lambda GT y ST, Sigma ST y Trio NT. El cabezal de impresión se mueve mediante los ejes de la fresadora CNC. Esto permite el uso normal de la fresadora en operaciones de mecanizado de 5 ejes como fresado, taladrado, corte, roscado, etc., cuando el extrusor se encuentra en el almacén, fuera del área de trabajo.

La fresadora se adapta a la impresión 3D colgando el cabezal junto al husillo (para modelos G.12 y G20) o añadiendo una barra de impresión adicional (para modelos G.50 y superiores).

Hay cuatro series de cabezales de impresión disponibles para fabricación aditiva:
Cabezal de impresión 3D serie G.12 con capacidad de hasta 12 kg/h.
Cabezal de impresión 3D serie G.20 con capacidad de hasta 20 kg/h.
Cabezal de impresión 3D serie G.50 con capacidad de hasta 50 kg/h.
Cabezal de impresión 3D serie G.200 con capacidad de hasta 200 kg/h.

Para una mayor eficiencia, integramos el cabezal de impresión con el control de la fresadora mediante un servomotor. Se puede imprimir en un plano típico (90°) o en un ángulo de 45°, lo que permite imprimir, por ejemplo, perfiles de cascos de barcos sin soportes.

Parámetros de impresión 3D para fabricación aditiva
Capacidad de la extrusora: 12-200 kg/h.
Temperatura de extrusión: 260 °C, 400 °C.
Boquillas de impresión: 4-25 mm.
Área de trabajo de la impresora 3D similar a los rangos de mecanizado.
Velocidad de impresión: hasta 20 m/min.

La impresión 3D combinada con fresado CNC supera las limitaciones del método aditivo puro. Las boquillas con alto flujo de material permiten la producción de piezas con una forma casi final. La precisión de impresión no tiene por qué ser perfecta, ya que la forma y precisión requerida de la pieza se puede lograr mediante fresado con cabezal de alta velocidad y 5 ejes.

Materiales de impresión 3D para fabricación aditiva – additive manufacturing
Los materiales desarrollados por nuestros especialistas son perfectos para el mecanizado CNC y, tras su uso, el modelo puede recuperarse mediante una línea de regranulación.

Materiales básicos para impresión 3D y fabricación aditiva: PE, PP

Materiales para impresión 3D y fabricación aditiva reforzados con: fibra de carbono, fibra de vidrio o fibra natural.

Materiales para impresión 3D y fabricación aditiva bajo pedido: ABS, PLA, PA, PC, PET, PPS, PEEK, PEKK

Formación de operarios para control numérico CNC
Ofrecemos formación profesional para operarios. Durante la formación, enseñamos a usar programas para cortar modelos y modificamos nuestro postprocesador según las especificaciones del código G de la máquina del cliente.

Aplicaciones de la tecnología de impresión 3D para fabricación aditiva – additive manufacturing

– Prototipos.

– Moldes.

– Fabricación de productos en series cortas.

– Útiles de montaje o utillajes para líneas de fabricación.
