CENTRO DE MECANIZADO CNC DE 5 EJES PARA PLÁSTICO Y COMPOSITES FANUM LAMBDA VTM

LAMBDA VTM

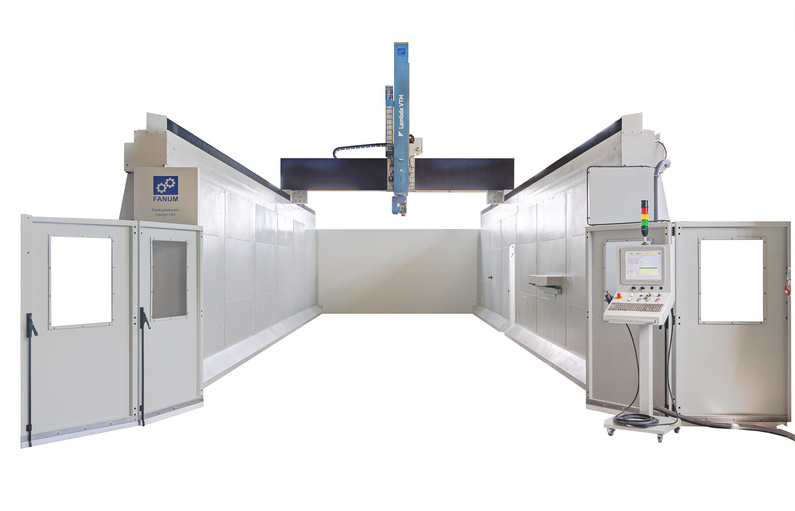

LAMBDA VTM – Centro de mecanizado CNC de 5 ejes

Fresadora pórtico CNC para metal, aluminio, plásticos y materiales compuestos o composites

La máquina Lambda VTM es un centro de mecanizado robusto y eficiente con grandes posibilidades. La gama de máquinas de 5 ejes VTM pertenece a una serie de máquinas CNC de gran formato para el mecanizado de componentes complejos de gran tamaño.

Fresadora CNC tipo pórtico

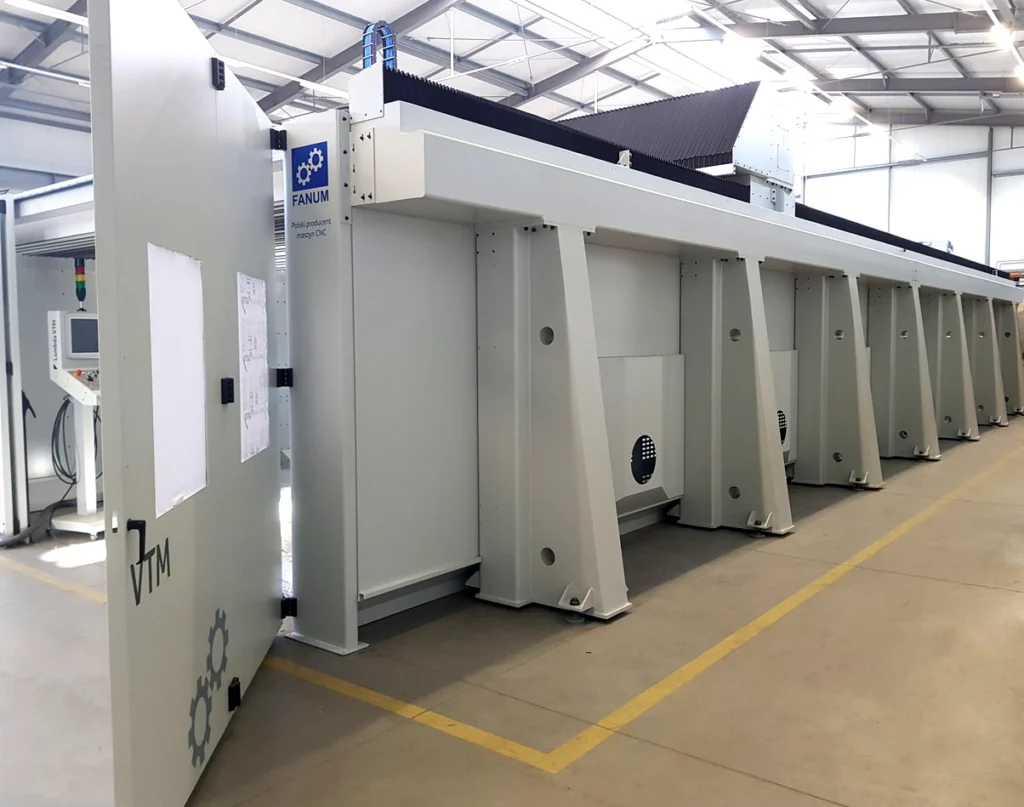

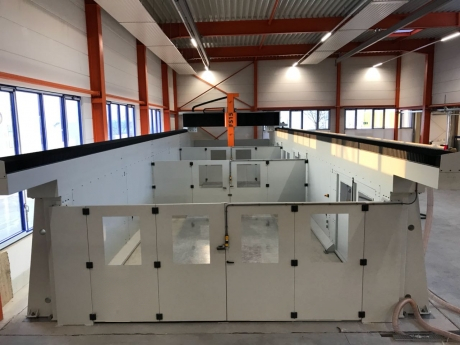

La estructura tipo pórtico (puente móvil) proporciona rigidez y un amplio campo de mecanizado. Según las necesidades del cliente, el acceso a la máquina para la carga de piezas se realiza desde la parte frontal o lateral.

¡Elija las herramientas que mejor se adapten a sus necesidades!

Configure la máquina según sus necesidades tecnológicas. Elija el área de mecanizado, el tipo de cabezal y los accesorios CNC que necesite. La máquina Lambda VTM está diseñada para el cambio automático de herramientas.

Según las especificaciones del mecanizado CNC planificado por el cliente, la máquina puede equiparse con:

Sondas de medición

Almacenes de herramientas

Sistemas de componentes de piezas.

Equipamiento del centro de mecanizado CNC

Cabezal

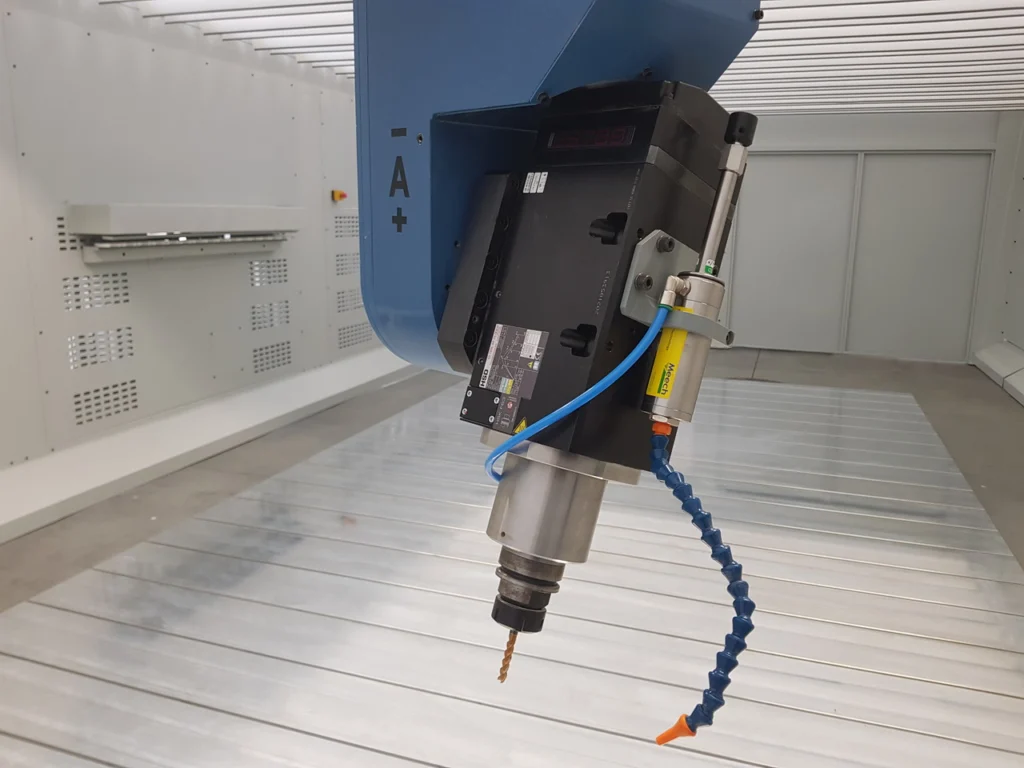

Según la finalidad de la máquina herramienta, se selecciona un cabezal de mecanizado basculante adecuado: con uno o dos soportes de tipo horquilla y un cabezal de alta velocidad.

Almacenamiento de herramientas

Cada uno de los cabezales ofrecidos permite el cambio automático de herramientas, lo que, en comparación con el cambio manual, optimiza significativamente el tiempo de mecanizado. Según el tipo de trabajo a realizar y el número de herramientas necesarias, ofrecemos 2 tipos:

– Un cargador de herramientas de tipo revólver, montado sobre una plataforma móvil (10 ranuras): la ventaja de esta solución es un cambio rápido de herramientas.

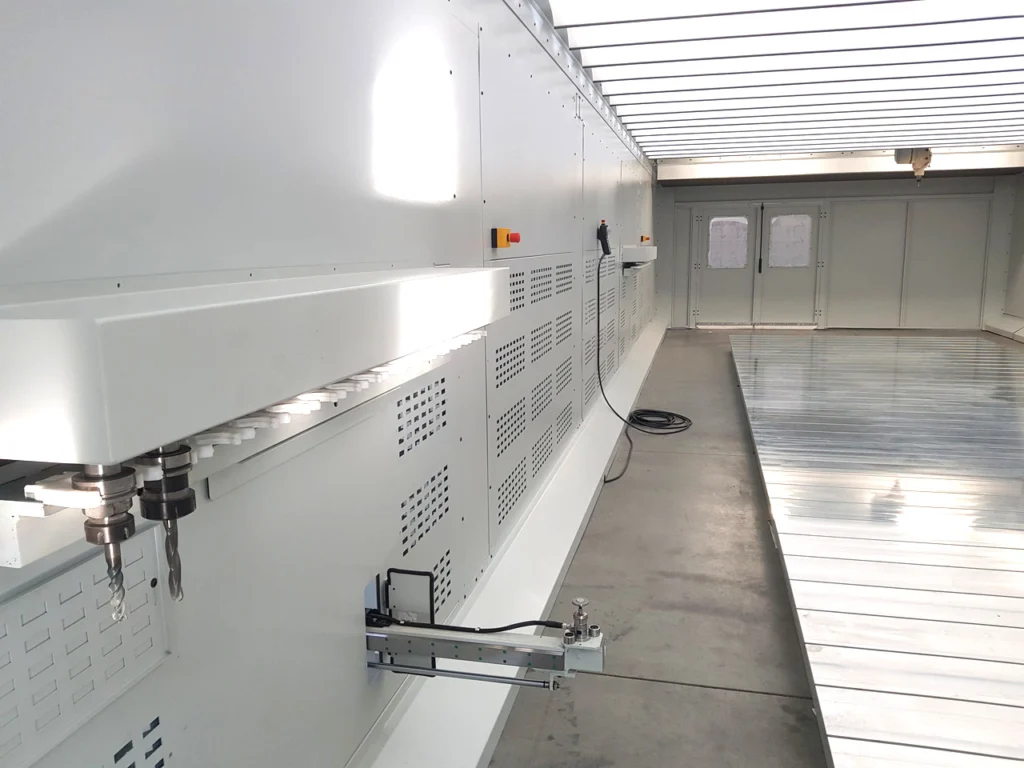

– Un cargador de herramientas de tipo lineal, montado sobre la mesa de la máquina herramienta: una solución ideal cuando no es necesario cambiar de herramientas o cuando se utilizan herramientas con grandes dimensiones. Además, resulta mucho más económico.

Sondas de medición

Sonda de medición TS230/640 para medición precisa y alineación de piezas en el procesamiento de datos. Ciclos de medición para medición precisa automática y ajuste del elemento prefabricado.

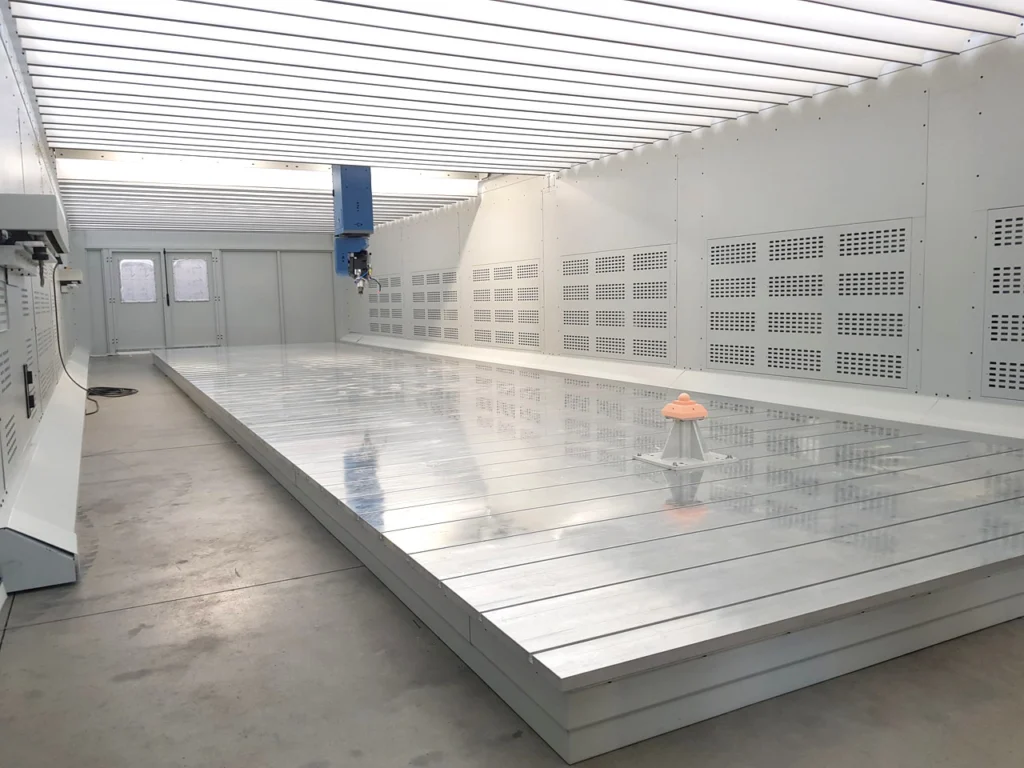

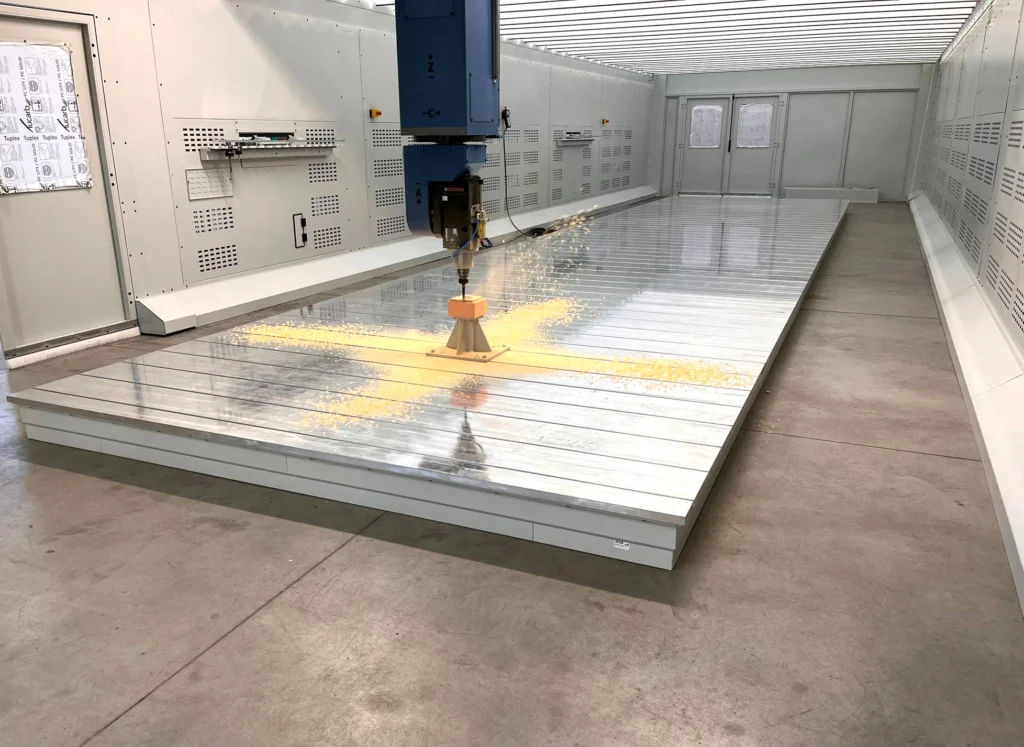

Sensor de medición de longitud y herramientas TT140

La longitud y el grosor de la herramienta se miden directamente en la máquina, una vez extraída del almacén de herramientas. El valor medido se incluye en el programa de turno.

Uso del centro de mecanizado CNC Lambda VTM

La máquina CNC es ideal, entre otros usos, en fundiciones y talleres del sector naval para modelismo o modelos navales, ya que garantiza el mecanizado integral de la pieza en una sola sujeción. La robusta estructura de acero garantiza la precisión y calidad de la pieza en todo el área de mecanizado de la máquina. La solución perfecta para la fabricación de maquetas, yates, laminados y cualquier aplicación donde la precisión y un amplio campo de operación sean fundamentales.

Centro de mecanizado CNC LAMBDA VTM

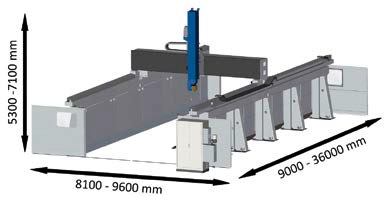

Rangos de mecanizado CNC

Eje X* 4.000-60.000 [mm]

Eje Y* 3.200-4.700 [mm]

Eje Z* 1.600-2.500 [mm]

Eje A -115/+115 [°]

Eje C -360/+360 [°]

Cabezales

Potencia 12-35 [kW]

Rango de velocidad del cabezal 0-24.000 [rpm]

Control CNC

Tipo OSAI, HEIDENHAIN, SIEMENS
