CENTRO DE MECANIZADO CNC PARA MADERA FANUM SIGMA DUAL

SIGMA DUAL

Centro de mecanizado CNC para madera – Fresadora CNC de 5 ejes

Centro de mecanizado CNC para madera – SIGMA DUAL
Fresadora CNC de 5 ejes y 2 cabezales para fabricación de muebles de madera

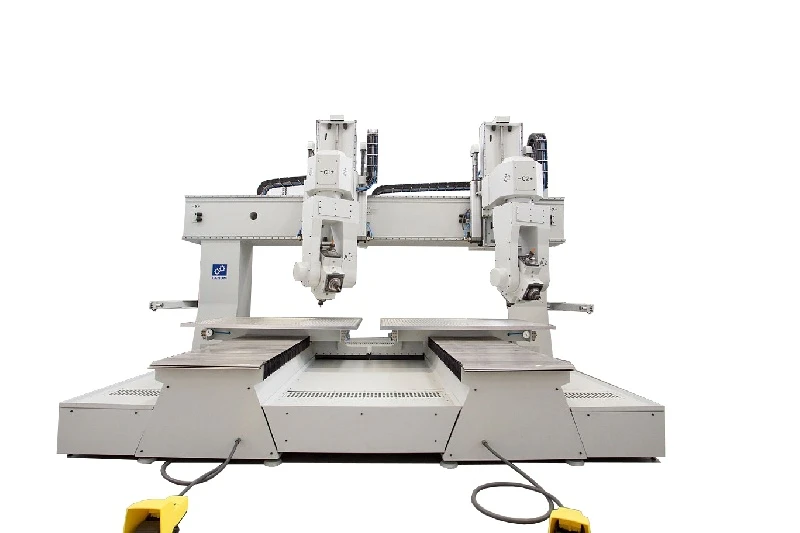

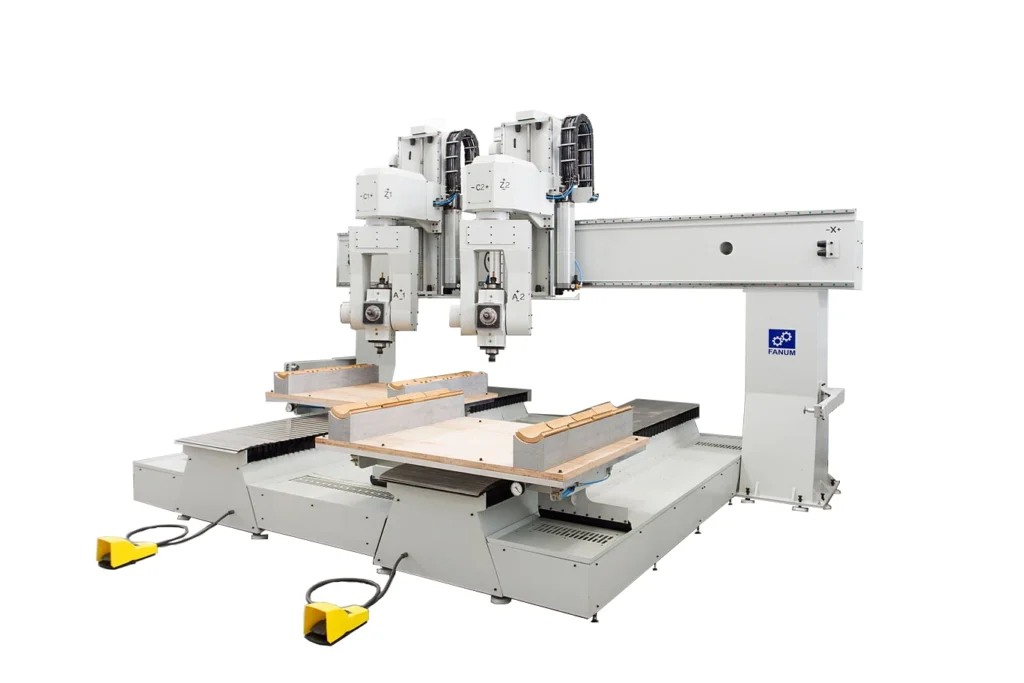

El centro de mecanizado CNC multiejes SIGMA DUAL cuenta con 10 o 12 ejes interpolados y una estructura de pórtico compacta.

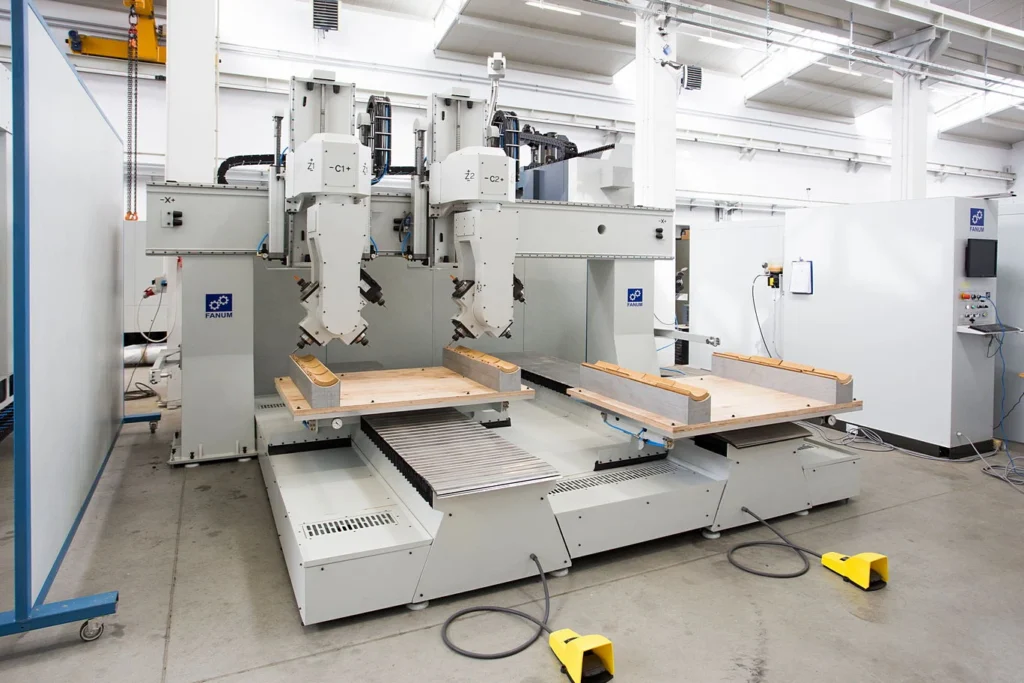

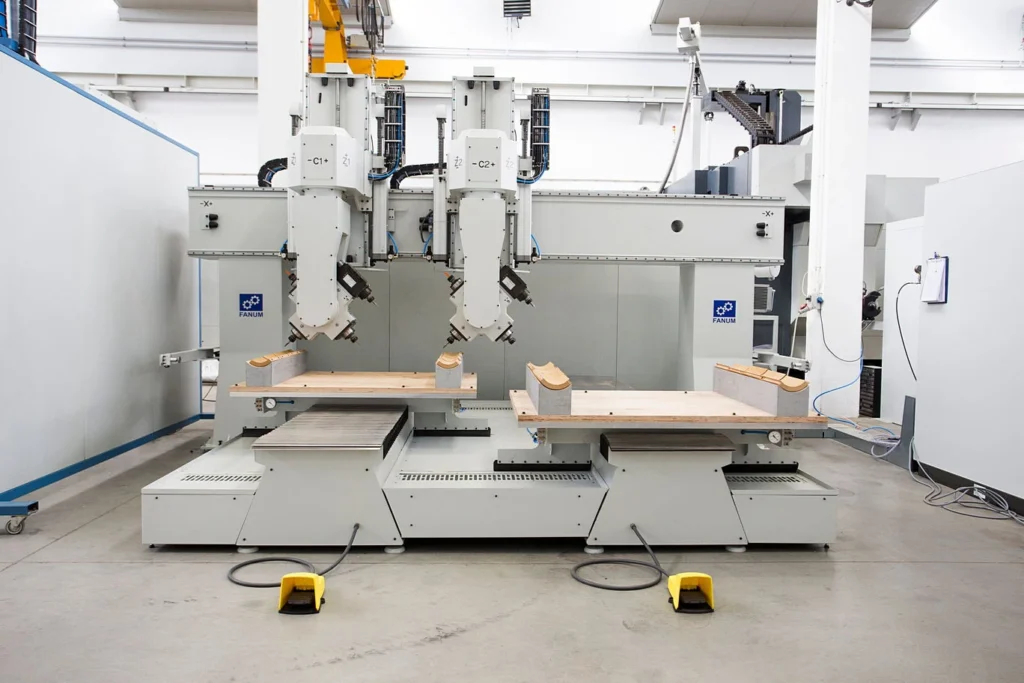

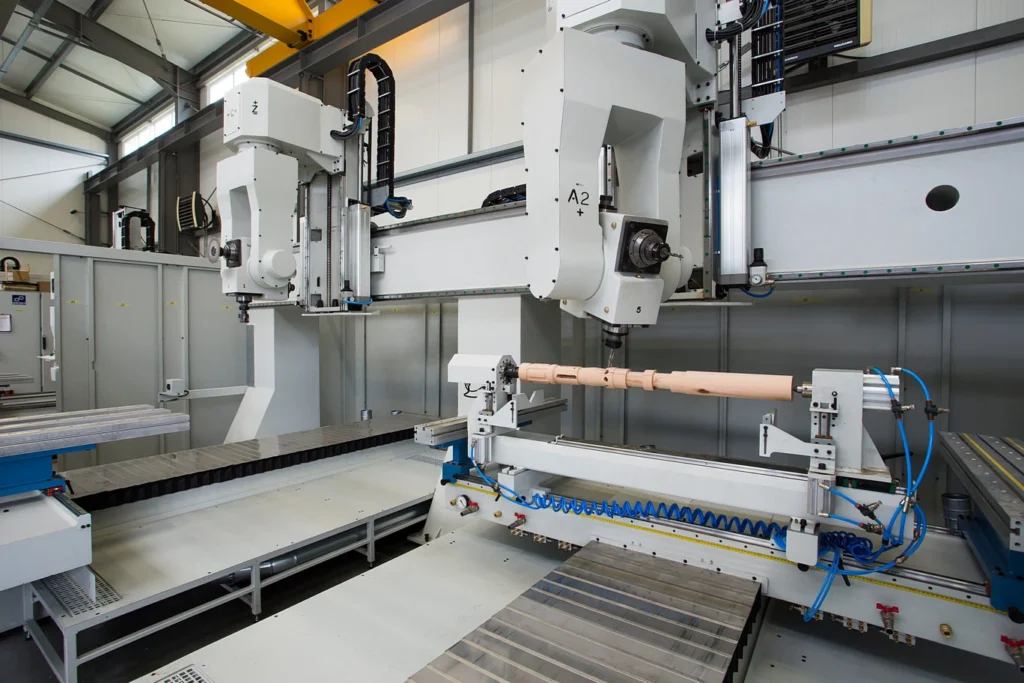

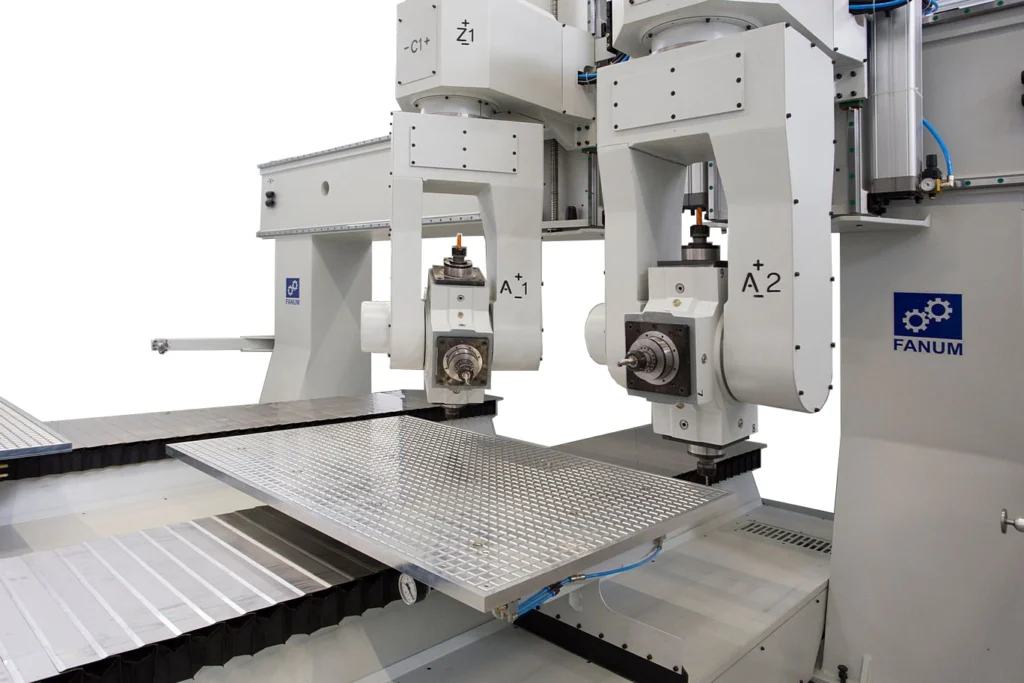

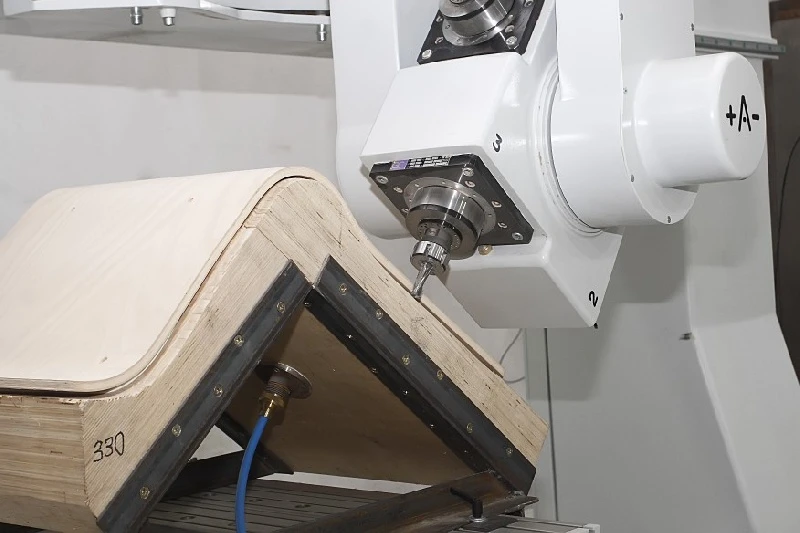

DUAL es una versión mejorada de la máquina CNC SIGMA. La principal diferencia entre ambas máquinas radica en que la versión DUAL dispone de 2 cabezales multihusillos independientes, en lugar de uno. Cada cabezal CNC puede realizar operaciones idénticas o diferentes y complementarias. La principal ventaja de DUAL reside en el uso de 2 cabezales universales de 5 ejes. Esto permite el mecanizado simultáneo de piezas con geometrías complejas en 2 áreas de mecanizado o la producción independiente de 2 componentes diferentes (modo «tándem»).

Las mesas CNC se conectan entre sí y funcionan como un único eje Y integrado. La serie DUAL dispone, según la versión, de 10 a 12 ejes interpolados. La eficiencia del sistema de control CNC, con un número tan elevado de ejes interpolados, está garantizada por los controles numéricos CNC de alta eficiencia utilizados por el fabricante.

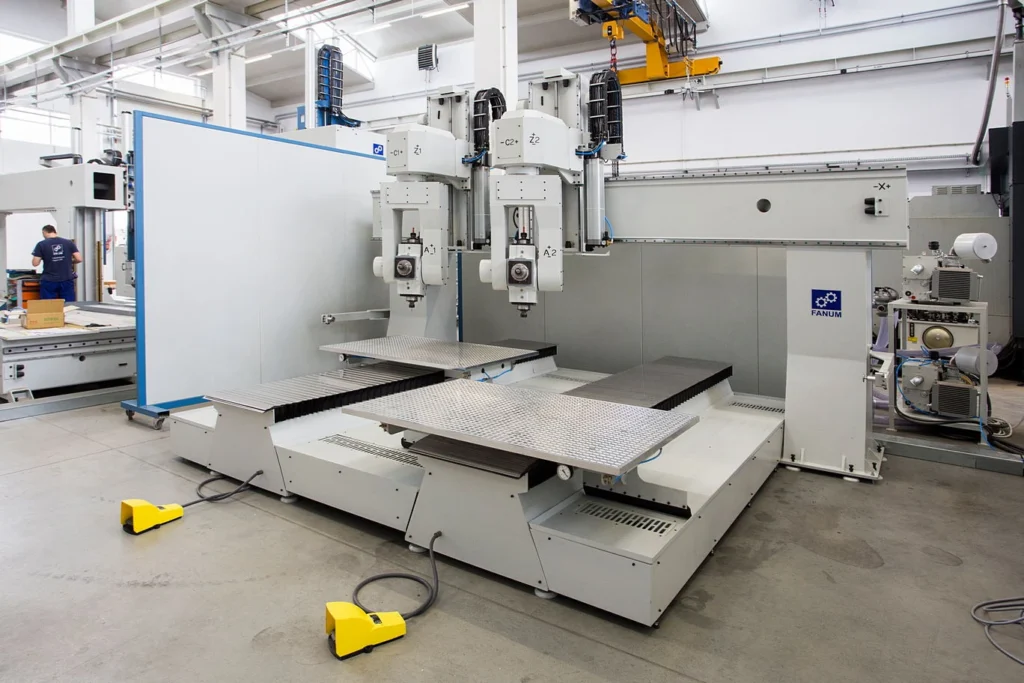

Para aprovechar al máximo las capacidades de esta máquina CNC de gran tamaño, el ancho de la plataforma se ha incrementado en más de 2 metros. El recorrido total de los cabezales a lo largo de la plataforma (eje X) es de aproximadamente 6 metros, y cada cabezal puede desplazarse más de 4 metros. La máquina está equipada con 2 mesas independientes con vigas FANUM. Los rangos de las mesas de trabajo (doble eje Y interpolado) pueden tener diferentes valores, según los requisitos específicos del cliente.

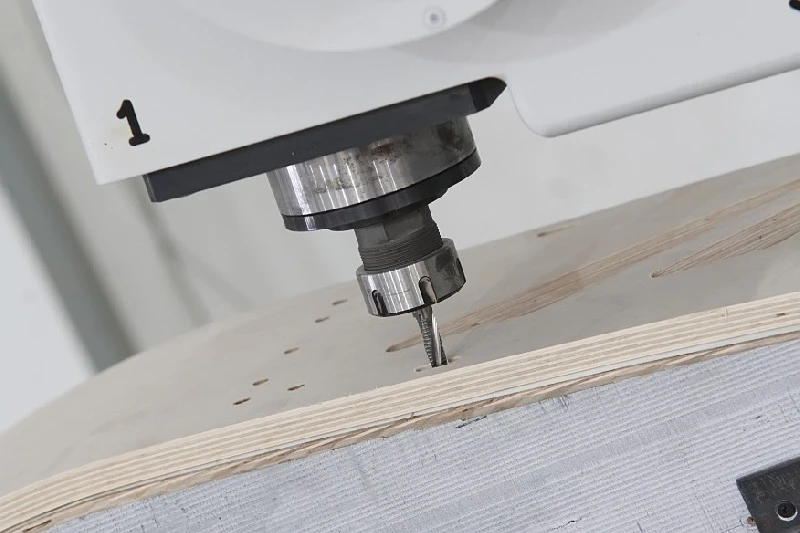

Para garantizar la fiabilidad y un funcionamiento prolongado y sin problemas, los cabezales electrohusillos de fresado están equipados con rodamientos cerámicos de alta precisión (refrigerados adicionalmente con aire comprimido). Los sistemas de seguridad que protegen la máquina contra sobrecargas (sobrecorriente y sobrecalentamiento) son estándar.

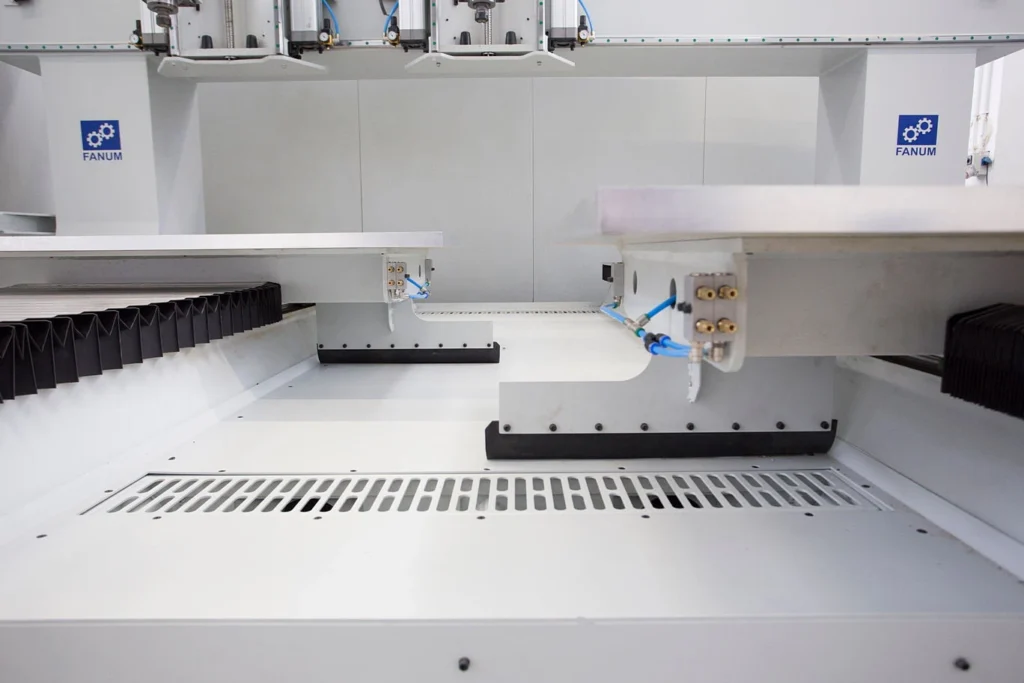

La máquina está equipada con cepillos especiales para recoger el polvo y las virutas generadas durante el mecanizado, que se depositan en canales ubicados en la base de las mesas de trabajo. Esta solución permite el uso de un sistema de desempolvado que no restringe el acceso de los cabezales de 5 ejes a la pieza de trabajo.

El enfoque innovador y funcional de FANUM en la construcción de máquinas permite realizar modificaciones a petición del cliente:

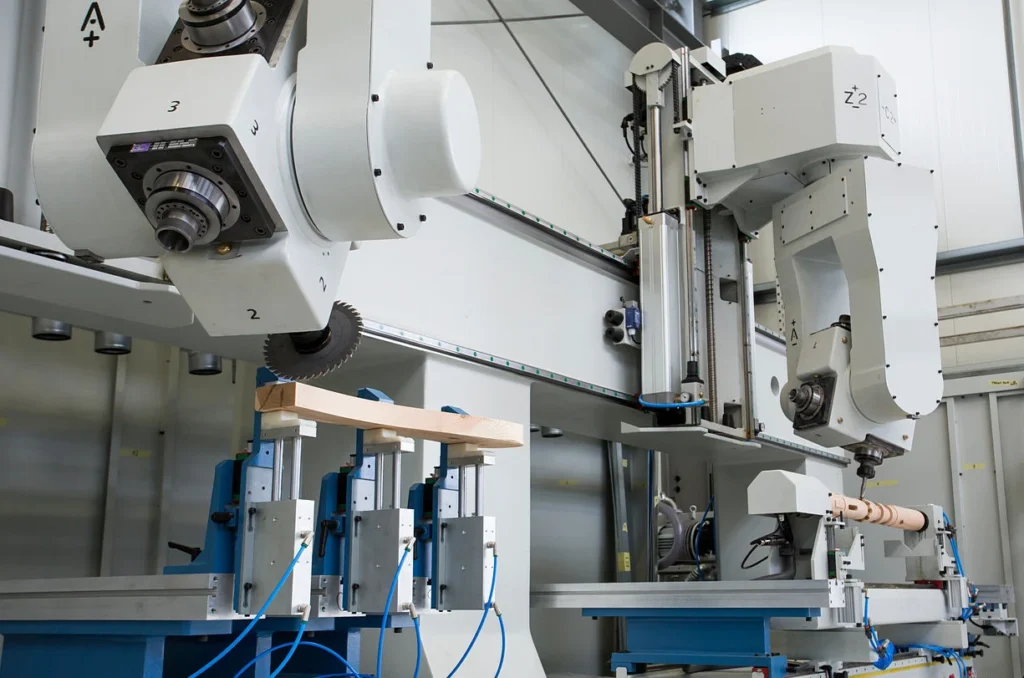

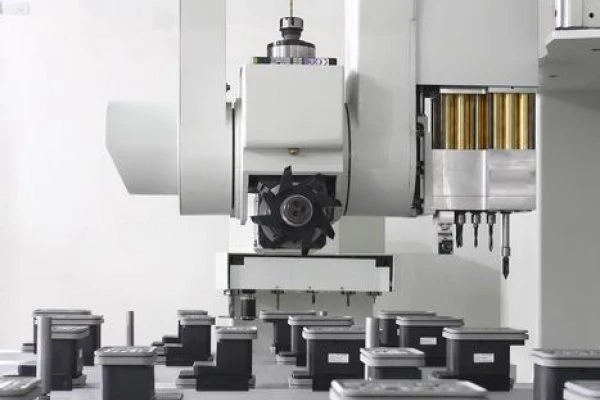

Cabezales Electrohusillos con mayor potencia o velocidad, otro tipo de cargador para el cambio automático de herramientas: Cargador lineal, cargador giratorio, elección de un tipo de cabezal diferente: el uso de 2 cabezales giratorios (con varios electrohusillos cada uno) reduce el tiempo de mecanizado y mejora la eficiencia de la máquina.

Accesorios para CNC:
Sondas de medición para medir el diámetro y la longitud de las herramientas de mecanizado: la medición se introduce automáticamente en la biblioteca de herramientas del controlador CNC, lo que garantiza un mecanizado perfecto, ya que se eliminan los errores que pueden producirse durante el cambio de herramienta y la medición manual.
Mesas de trabajo: mesas de trama, mesas con ranuras en T, mesas híbridas (trama + ranura en T), consolas, mesas de vacío montadas en vigas.

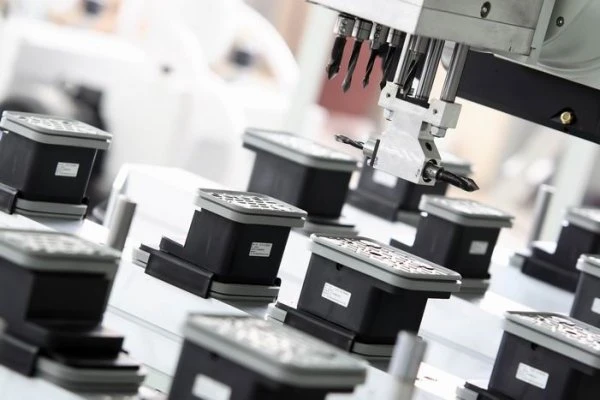

Sistemas de fijación: cilindros de base, ventosas, abrazaderas, barras de carga de sujeción neumáticas. Y muchas otras soluciones tecnológicas innovadoras están a disposición de los clientes.

La máquina de control numérico CNC SIGMA DUAL es una fresadora CNC universal de 5 ejes para mecanizar madera, ideal para el sector de la fabricación de muebles.
La amplia gama de materiales que puede mecanizar permite el uso también del centro de mecanizado CNC de 5 ejes en otros sectores industriales:
Fabricación de moldes y modelos: fresado CNC de moldes de aluminio para inyección de plástico, moldes de fundición, modelos de fundición, modelos y prototipos 3D
en la industria de automoción y industria del ferrocarril o ferroviaria: mecanizado de composites o materials compuestos, mecanizado de fibra de carbono, mecanizado de fibra de vidrio, mecanizado de honeycomb, fresado de laminados compuestos (elementos de chapa y equipamiento, construcción de furgonetas y camiones, locomotoras y vagones).

Ejes
Número de ejes de la máquina de mecanizado 10, 12
Rangos de mecanizado
Eje X* 3.400 (3.400-6.300) [mm]
Eje Y* 2.400 (1.550-4.000) [mm]
Eje Z* 1.000, 1.300 [mm]
Eje A ilimitado
Eje C -360/+360 [°]
Cabezales
Cabezal automático 5,5-18 [kW] HSK F63, ISO 30
Cabezal manual 7,5-10 [kW] ER32, ER40
* (–) – otras especificaciones disponibles bajo pedido
