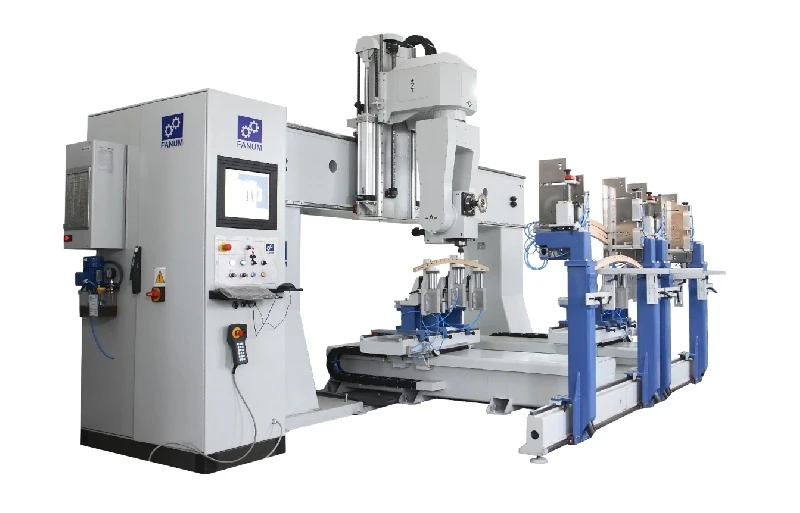

CENTRO DE MECANIZADO CNC PARA MADERA FANUM SIGMA ZM

SIGMA ZM

Fresadora CNC de pórtico – Centro de mecanizado CNC de 5 ejes
Centro de mecanizado CNC de 5 ejes para el sector de la madera Fresadora CNC de pórtico para muebles de madera

SIGMA ZM: centro de mecanizado CNC de 5 ejes diseñado para la fabricación en serie de sillas, mesas y muebles de madera. Una innovadora combinación de las ventajas del CNC:

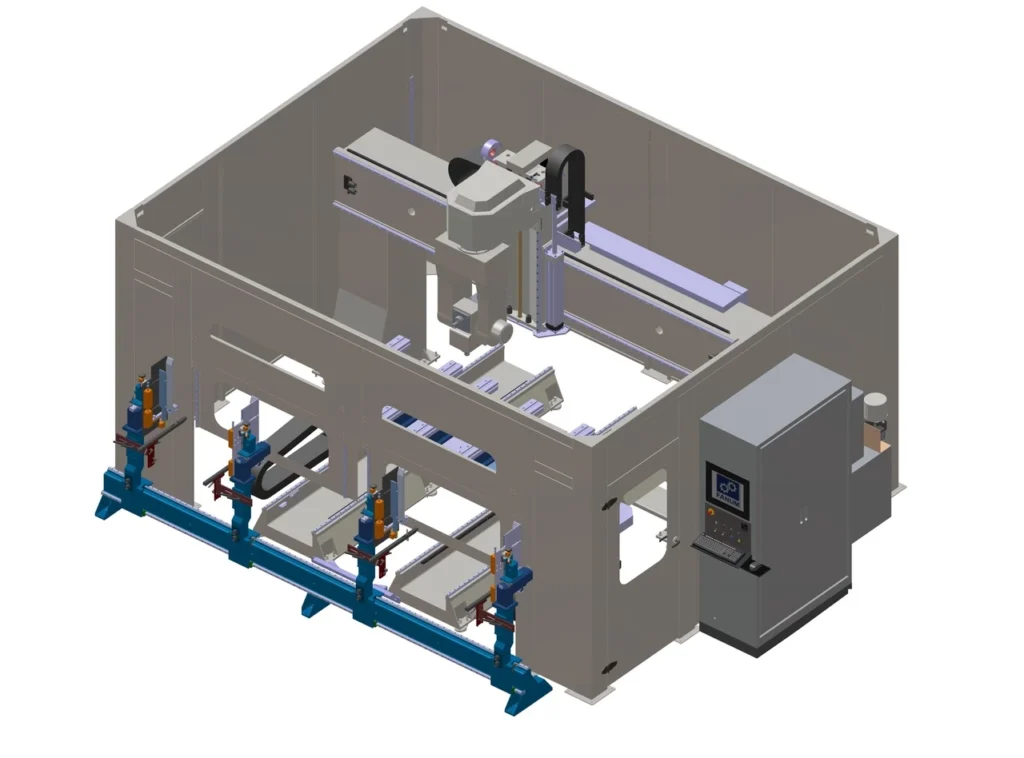

Estructura de pórtico

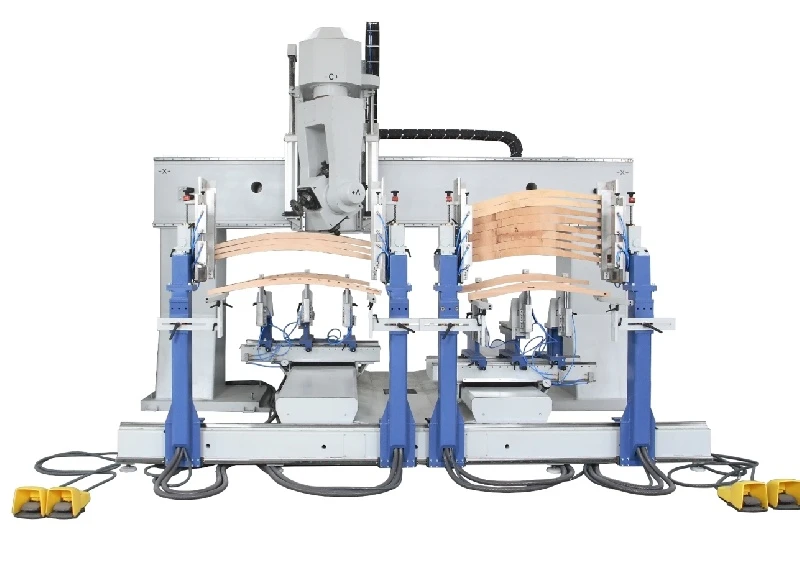

Dos campos de mecanizado independientes Tolva de piezas automatizada
Permite lograr una eficiencia sin precedentes en el mecanizado alterno. El diseño optimizado de la máquina CNC también permite su uso como un centro de pórtico convencional con carga manual de piezas y dos campos de mecanizado independientes.

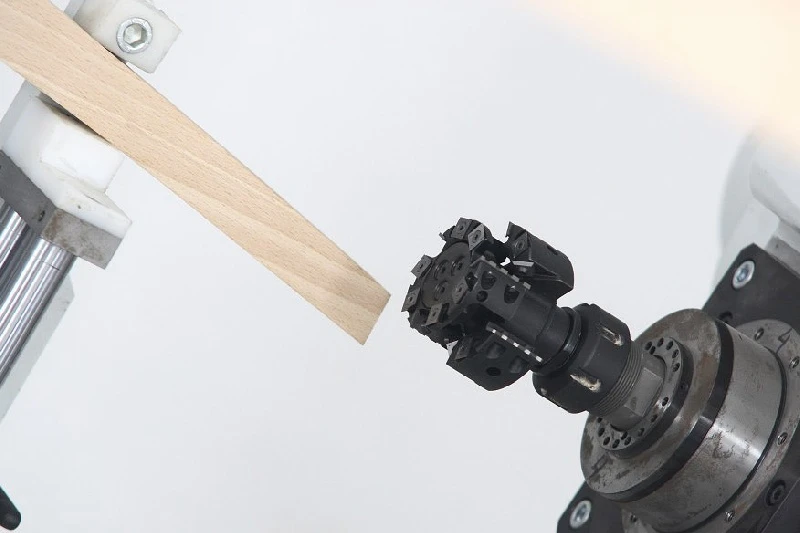

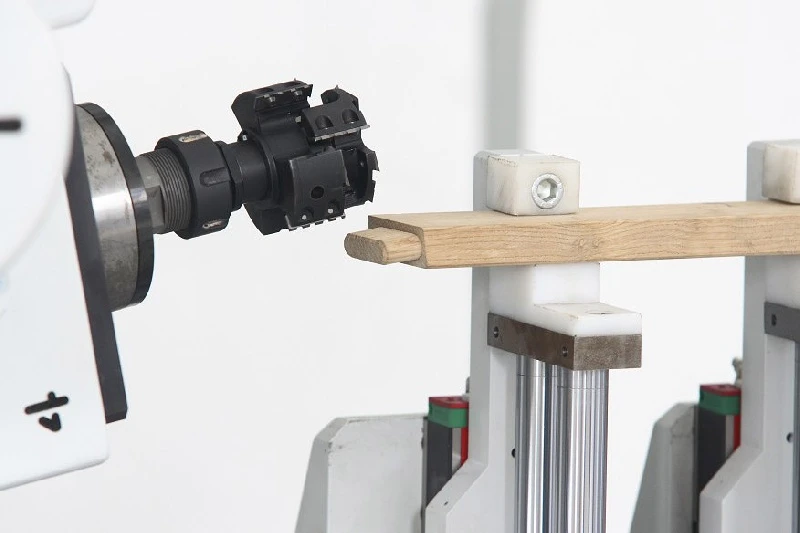

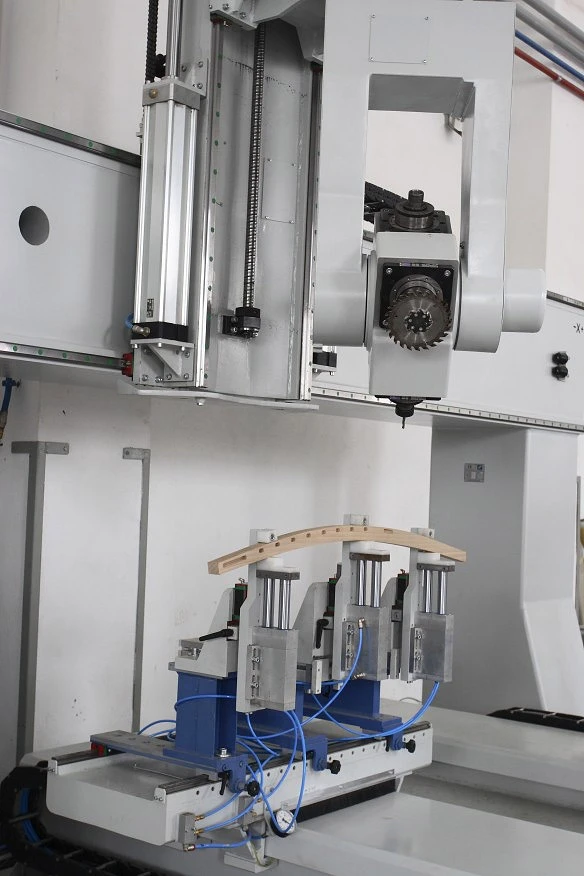

El cabezal de mecanizado CNC, que incluye hasta 4 cabezales electrohusillos de 7,5 kW o 10 kW, completa esta máquina CNC. El uso de 2 o más inversores para el control de los cabezales electrohusillos permite minimizar el tiempo entre operaciones.

Gracias a su versatilidad, el centro de mecanizado CNC SIGMA ZM es una excelente solución que puede utilizarse, por ejemplo, para la fabricación de: Muebles tapizados, sillas y mesas, plásticos, modelos y moldes de aluminio.

3 modos de funcionamiento: ajuste la máquina a sus necesidades de fabricación.
Sigma ZM puede trabajar en modo totalmente automatizado gracias al uso de alimentadores de material en ambas áreas de mecanizado. Un soporte especial para las bandejas de los alimentadores de componentes permite deslizarlas hacia el área fija para proporcionar una o dos áreas de trabajo cuando se requiere el montaje manual, como en el caso de componentes tridimensionales de gran tamaño.

Ciclo de ajuste automático de la pieza.

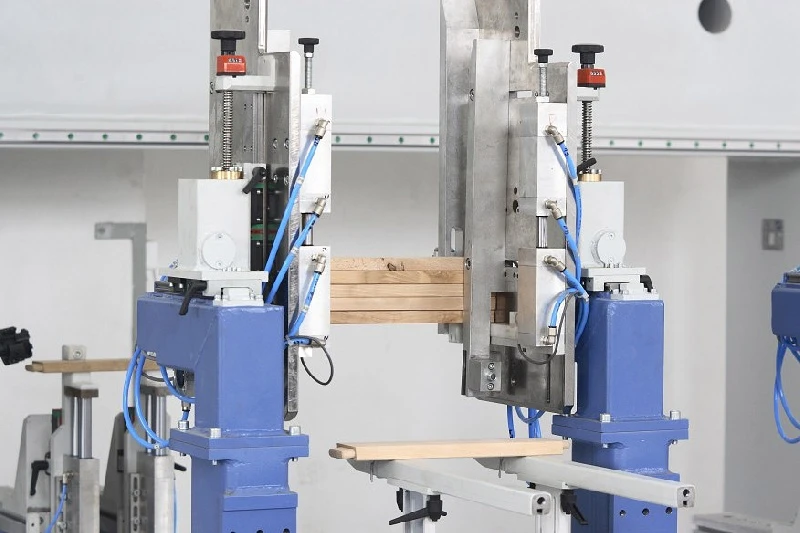

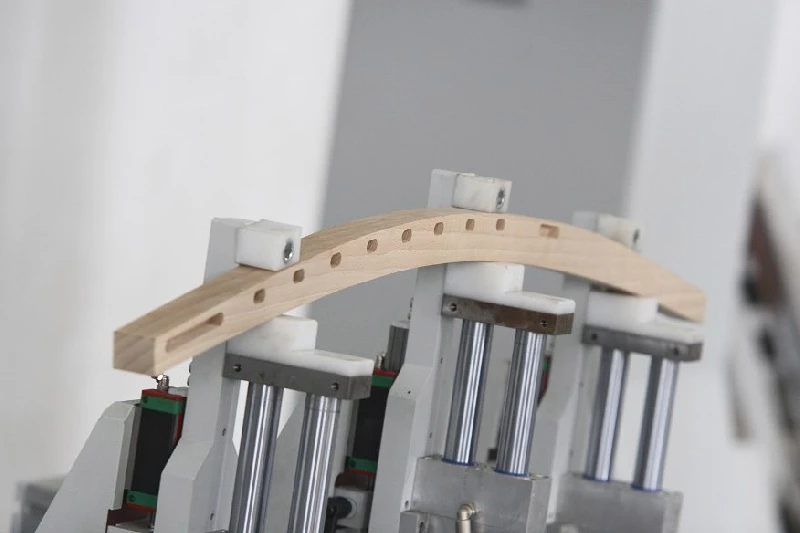

La máquina CNC Sigma Fast ZM cuenta con un sistema patentado de sujeción automática de la pieza que permite un ajuste rápido y preciso del funcionamiento de la máquina de mecanizado para cualquier componente, ¡incluso en el caso de piezas con curvas en 2 planos!

Rangos de mecanizado
Eje X* 3.400 [mm]
Eje Y* 2.400 (1.800-2.400) [mm]
Eje Z* 1.000 [mm]
Eje A: ilimitado
Eje C: -360/+360 [°]
Cabezales
Potencia del cabezal: 7,5 [kW] (opcional: 10 [kW])
Rango de rotación del cabezal: 0-24.000 [rpm]
Bandeja de componentes
Número de áreas de trabajo: 2
Compatibilidad con componentes curvados arqueados: sí
Sección transversal máxima de la pieza: 130 x 100 [mm]
Longitud máxima de la pieza (montaje automático): 1.200 [mm]
Longitud máxima de la pieza (montaje manual): 3.000 [mm]

*(-) Otras especificaciones disponibles bajo pedido
