CENTRO DE MECANIZADO CNC PARA MADERA FANUM SIGMA

SIGMA

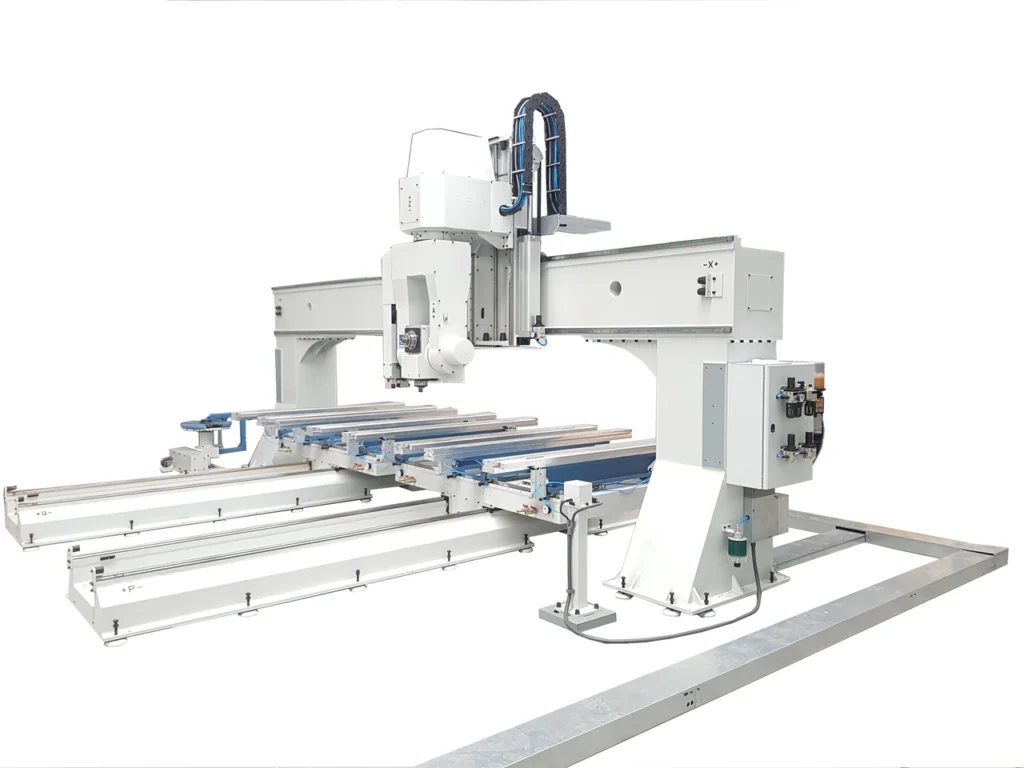

Centro de mecanizado de pórtico CNC universal – Fresadora CNC de 5 ejes

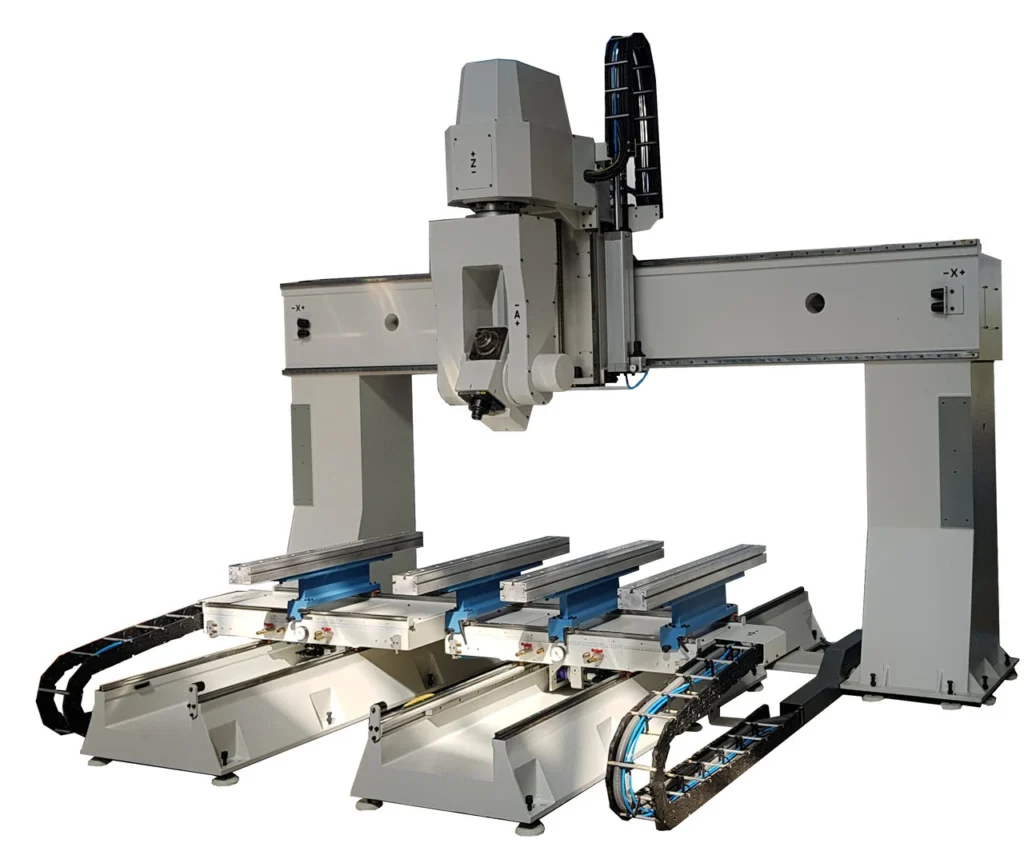

Centro de mecanizado CNC universal de pórtico de 5 ejes FANUM – SIGMA Fresadora CNC de 5 ejes SIGMA
El centro de mecanizado CNC de pórtico de 5 ejes SIGMA, disponible en varios tipos de equipamiento, es una fresadora CNC de 5 ejes universal y de alta precisión. El diseño compacto y robusto de la fresadora garantiza alta

rigidez y permite mayores velocidades de avance en los ejes lineales, además de aumentar el recorrido del eje Z vertical durante el mecanizado: fresado CNC, taladrado CNC, corte y recanteado.

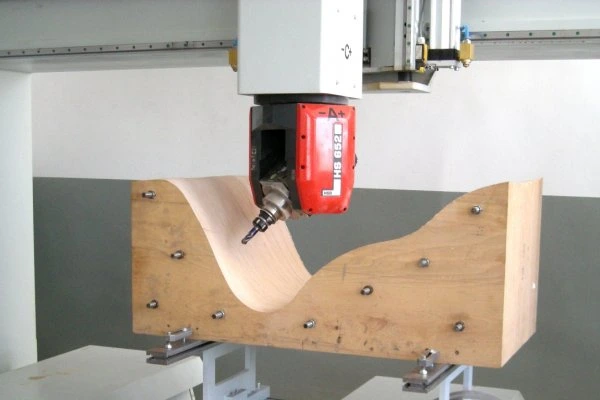

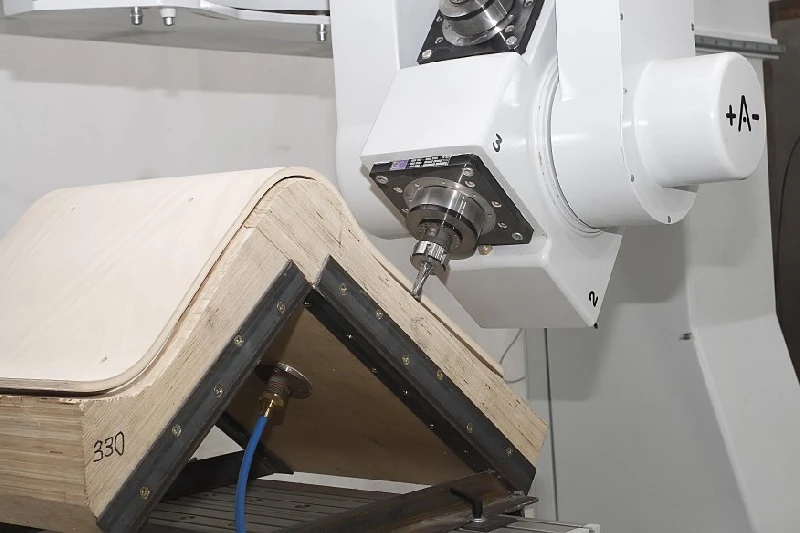

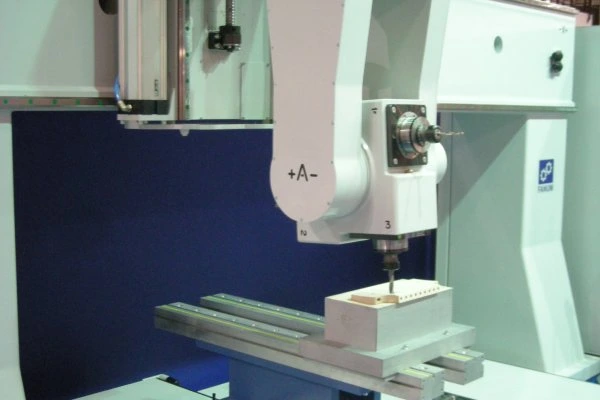

La fresadora CNC Sigma permite el fresado CNC de precisión de 5 ejes en:

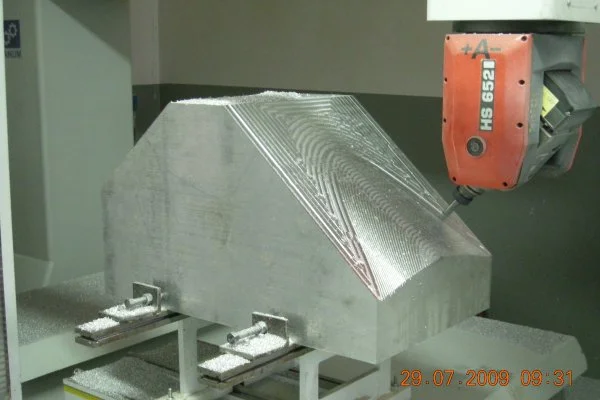

– Aluminio
– Madera
– Materiales sintéticos, resinas sintéticas.
– Materiales compuestos o composites materiales de dureza similar (CORIAN, DIBOND, MDF, HPL, HIMAX, etc.), poliestireno expandido, espumas, etc…

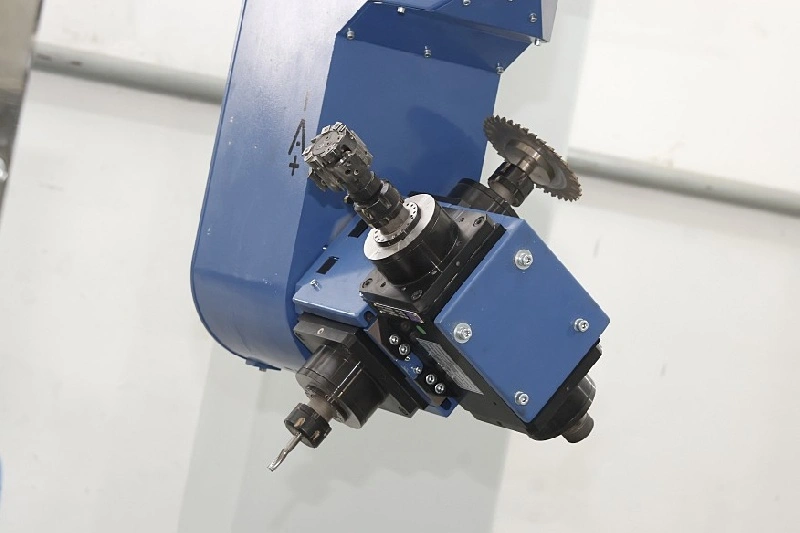

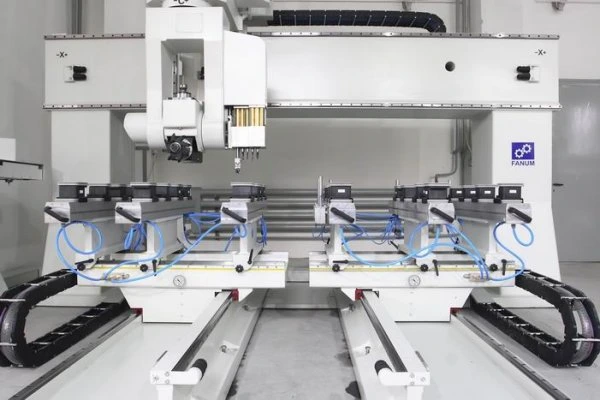

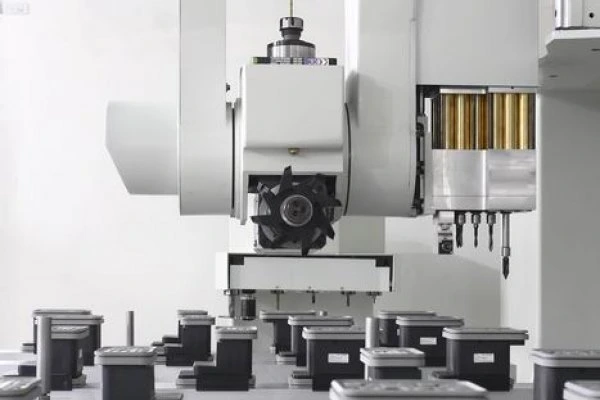

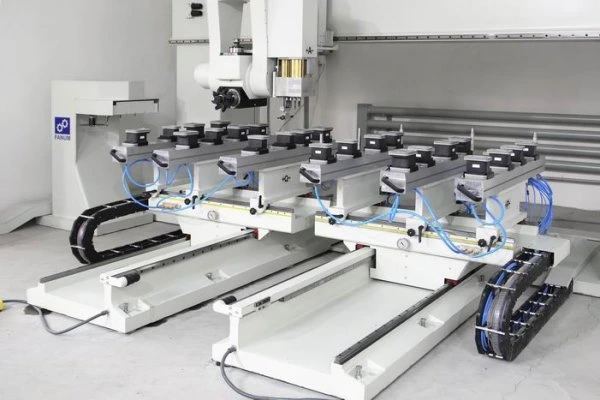

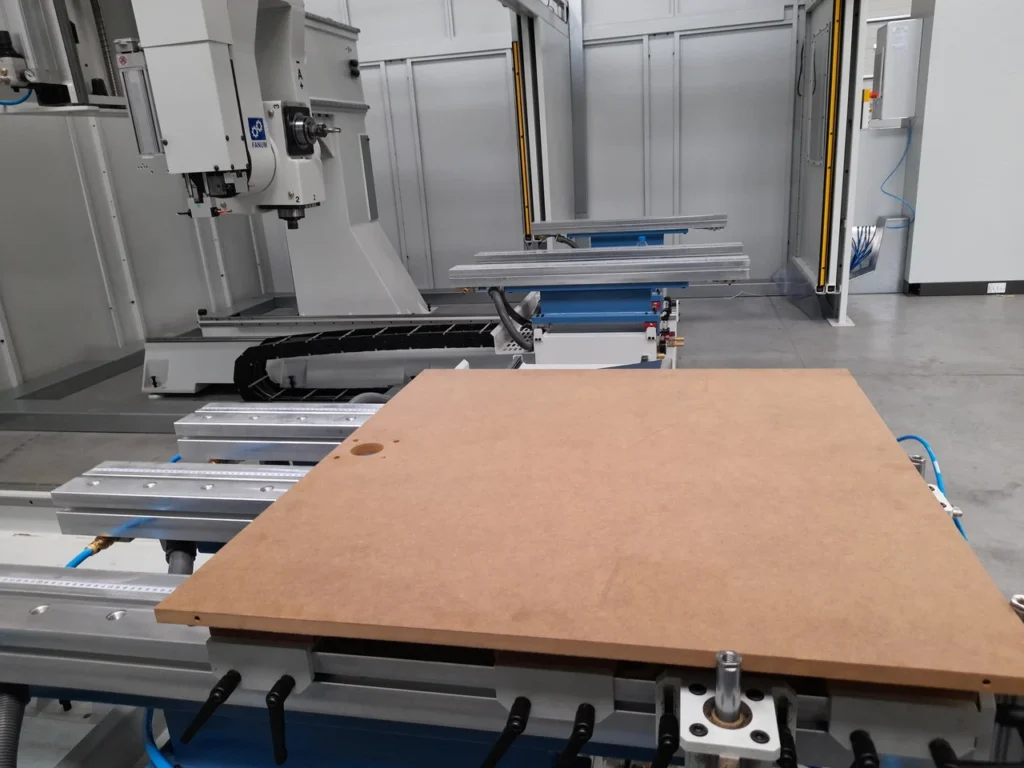

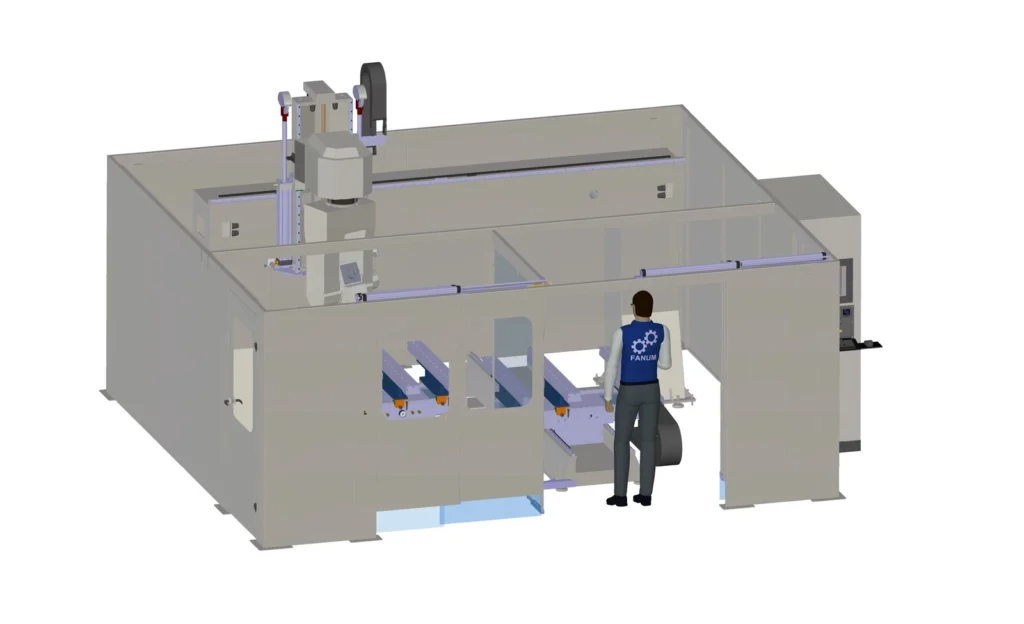

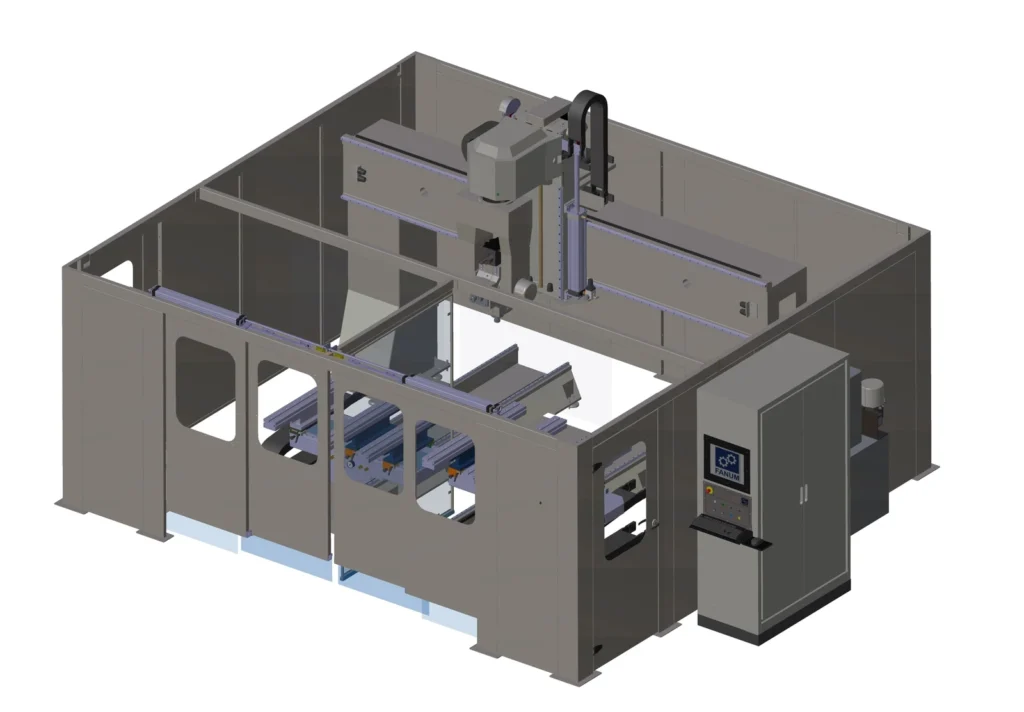

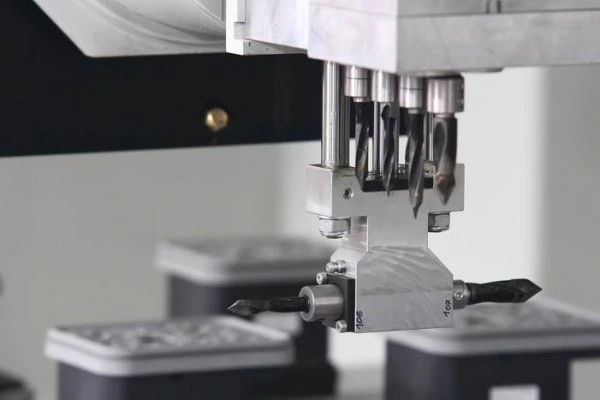

El diseño de 2 mesas con separación total de las áreas de mecanizado mediante una partición extraíble permite el mecanizado CNC de 5 ejes de forma alterna, sin tiempos de inactividad al cargar/descargar las piezas mecanizadas. Si necesita mecanizar piezas de gran tamaño, puede conectar mesas y trabajar en tándem. Además, el cabezal multihusillos (torreta) permite el mecanizado CNC con diversas herramientas, lo que reduce aún más el tiempo y aumenta la productividad y la rentabilidad. Existen varias versiones de los rangos de mecanizado en los ejes X, Y y Z para adaptarse a las necesidades de cada cliente.

Fresadora pórtico universal CNC de 5 ejes

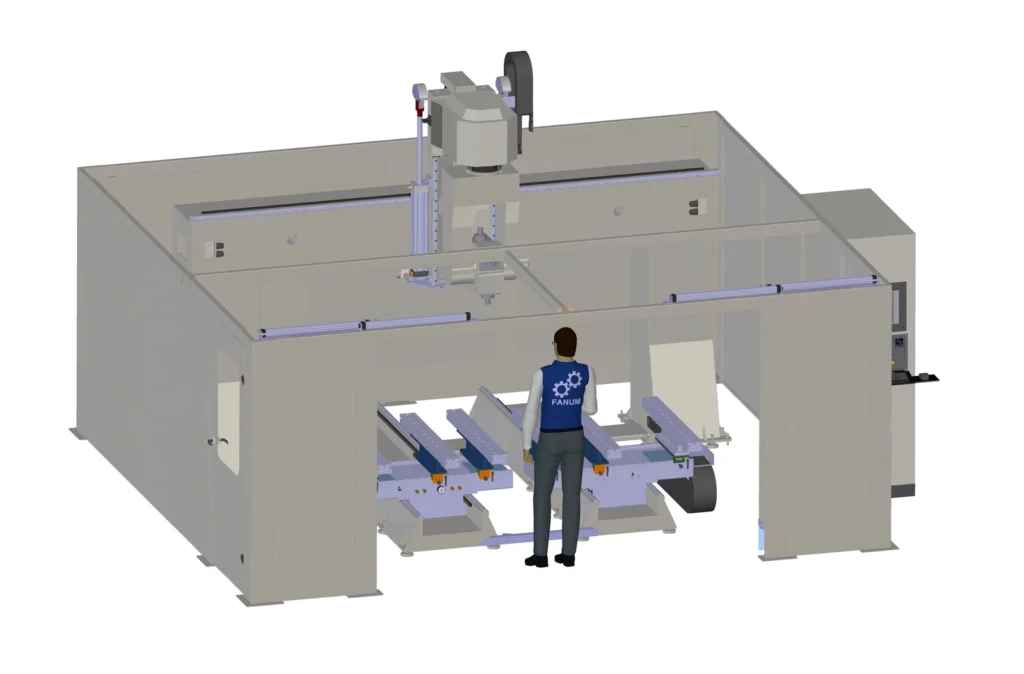

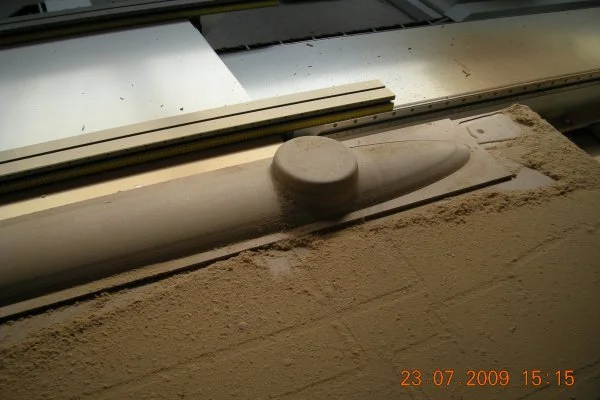

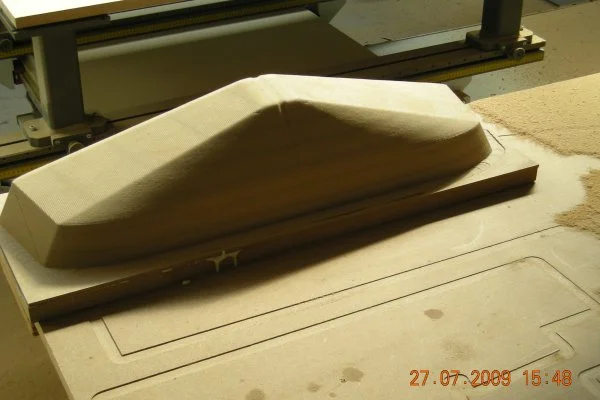

En resumen, la fresadora CNC Sigma de 5 ejes descrita se utiliza prácticamente en cualquier empresa o planta de producción que se dedique al mecanizado de elementos de una amplia gama de materiales. Su popularidad se debe principalmente a su diseño. El tamaño de la máquina CNC varía según el modelo. Los rangos de mecanizado en los ejes X, Y y Z son impresionantes: eje X (1900-6300 mm), eje Y (1550-4000 mm) y eje Z (1000-1300 mm). El diseño especial del soporte inferior ofrece grandes posibilidades en talleres pequeños. Con un recorrido del eje Z de más de 1 m, la máquina cabe en una sala de hasta 3,5 metros de altura, lo que la convierte en una excelente CNC para carpinterías de madera y pequeños talleres. Ejemplos de uso de una fresadora CNC: para la fabricación de sillas, mesas, camas, escaleras, moldes y modelos 2D y 3D.

CNC para escaleras
Software Compass CAD 10 CAM / CNC / DXF en una máquina para el sector de la madera FANUM
Esta máquina está dirigida a talleres de carpintería de madera y fabricantes de escaleras, donde lo más importante son las posibilidades, la rapidez de construcción y la eficiencia. La fresadora CNC Sigma funciona con el software Compass. Esto supone una gran ventaja para los pequeños talleres de carpintería de madera, que ahora pueden fabricar escaleras con calidad CNC. La exportación a DXF es una función estándar de los programas Compass CAD10. En Compass se pueden imprimir plantillas en papel (con plotters o impresoras matriciales) o plantillas electrónicas, es decir, archivos DXF. Los archivos DXF se pueden procesar libremente en programas externos e importar al programa suministrado con la máquina VisioCNC.

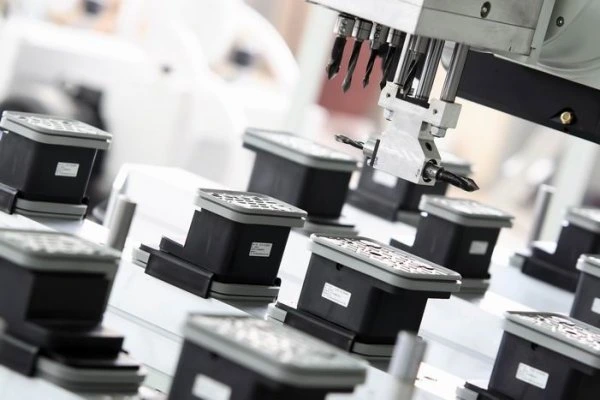

Otra ventaja para los fabricantes de escaleras es la posibilidad de equipar la máquina CNC para madera con un proyector gráfico láser LAP. El láser le ayudará a colocar las ventosas, asegurándose de no dañarlas, y a fijar y posicionar el material sobre la mesa, respetando las tolerancias mínimas. Diseñar y construir escaleras, realizar visualizaciones 3D para el cliente e imprimir plantillas a escala 1:1 nunca ha sido tan fácil. El láser ofrecido también es compatible con el software Compass CAD10 CAM/DXF/CNC. El programa de control integrado permite leer archivos DXF.

Rangos de mecanizado
Eje X* 3.400 (1.900-6.300) [mm]
Eje Y* 2.400 (1.550-4.000) [mm]
Eje Z* 1.000 (1.000-1.300) [mm]
Eje A ilimitado
Eje C -360/+360 [°]
Cabezales
Cabezal automático 5,5-18 [kW] HSK F63, ISO 30

Cabezal manual 7,5-10 [kW] ER32, ER40, HSK-C40

* (–) – otras especificaciones disponibles bajo pedido
