ENCONTRAMOS LA MEJOR TECNOLOGÍA DE IMPRESIÓN 3D PARA SUS NECESIDADES

Implementar eficazmente tecnologías de impresión 3D para fabricación aditiva de gran formato en producción significa identificar la solución que mejor se adapta a sus necesidades. Existen varios tipos de procesos de fabricación aditiva mediante impresión 3D que permiten a los usuarios lograr resultados variados, desde precisión extrema hasta velocidad o rentabilidad.

Nos complace trabajar con clientes para compartir los conocimientos que el equipo de Caracol ha desarrollado durante décadas de trabajo en el mundo de la fabricación aditiva impresión 3D. Desde SLA con resinas hasta FDM con filamento y DMLS con polvo, pasando a su experiencia central en producción a gran escala con pellets con FGF y soldadura de alambre metálico con WAAM: nos complace permitirle aprovechar verdaderamente los beneficios de la impresión 3D para producción de objetos y componentes mediante la fabricación aditiva de gran formato.

IMPRESIÓN 3D PARA COMPOSITES O MATERIALES COMPUESTOS

La fabricación aditiva de gran formato llave en mano para imprimir piezas en composites o materiales compuestos sin límites de escala o forma. El robot de impresión 3D para fabricación aditiva de gran formato hardware-software funciona en más de 6 ejes, configurados modularmente para satisfacer necesidades de producción específicas.

HEROM AM

Una plataforma, un proveedor, una solución de impresión 3D.

APLICACIÓN-PRIMER ENFOQUE

Caracol desarrolla su tecnología de impresión 3D de gran formato teniendo en cuenta las necesidades del usuario final, después de años de acumular experiencia en la producción de piezas para clientes mediante la fabricación aditiva de gran formato. El objetivo de Caracol es garantizar la calidad y la continuidad de la producción para las aplicaciones industriales más avanzadas en impresión 3D.

PLATAFORMA DE ALTA PRODUCTIVIDAD

Heron es una plataforma modular e integrada de hardware, software y automatización, todo en una solución para mejorar la flexibilidad, la eficiencia y la sostenibilidad de sus procesos de fabricación aditiva de gran formato e impresión 3D, garantizando el control del ciclo de producción y minimizando los riesgos y los tiempos de inactividad. Como un único proveedor, Caracol ofrece innovación más rápida, mayor personalización y soporte rápido y fiable.

CALIDAD COMO SERVICIO

Heron AM cumple con los más altos estándares de producción en fabricación aditiva de gran formato, estos sistemas son los primeros de su tipo en ser certificados para cumplir con los requisitos industriales y criterios de calidad de procesos más exigentes. El objetivo de Caracol es ofrecer siempre tecnología de impresión 3D precisa y fiable, respaldada por un amplio conjunto de servicios para ayudarlo a aprovechar todo el potencial de sus máquinas.

Configure Heron AM de forma modular para satisfacer sus necesidades de fabricación aditiva industrial sin límites en escala, forma y material.

Extrusoras
Las extrusoras de Caracol procesan pellets termoplásticos compuestos reforzados con fibra. Según las necesidades de fabricación, se encuentran disponibles diferentes modelos, lo que garantiza rentabilidad, rendimiento y calidad.
El extrusor de Alta Precisión (HA) es un cabezal de pequeñas dimensiones, ligero y compacto para conseguir agilidad: alta velocidad, calidad de acabado y precisión.

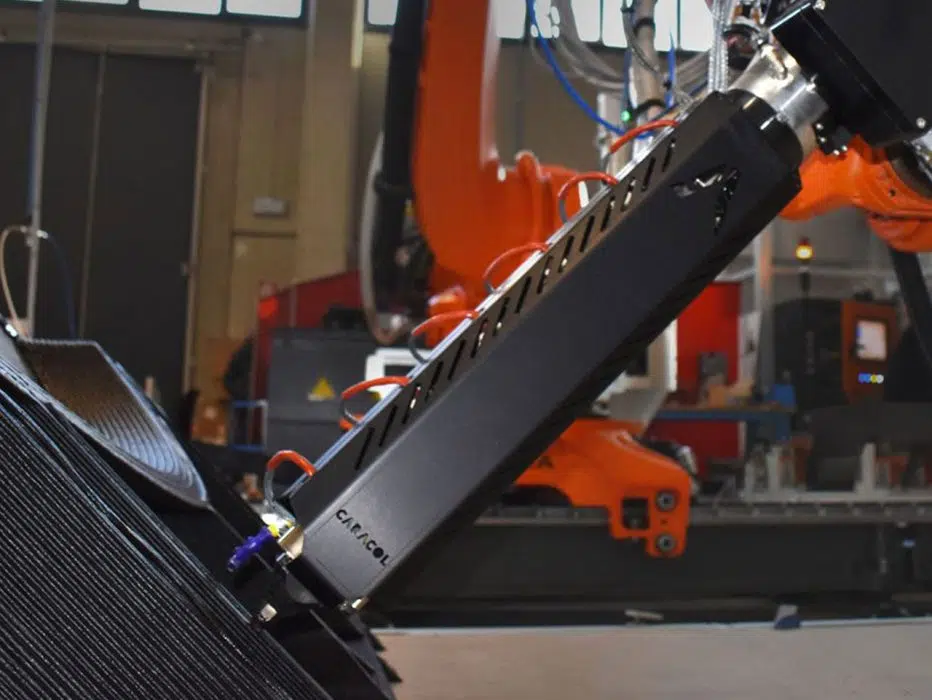

El extrusor de alto flujo (HF) reduce drásticamente los tiempos de impresión. Con su estructura robusta, alto rendimiento y temperaturas, procesa una amplia gama de materiales, manteniendo una alta calidad de impresión y una deposición eficiente.
Heron AM se puede personalizar para integrar CNC, tanto con estaciones de trabajo de fresado dedicadas como con un sistema híbrido que cambia automáticamente de herramienta.

Robots
Aprovechando la flexibilidad de los movimientos de más de 6 ejes de los robots, los robots permiten a Heron AM fabricar piezas con geometrías muy complejas, incluidas trayectorias de herramientas no planas y cortes no convencionales en diferentes ángulos, como 45° o 60. Los robots también permiten configurar de forma modular el sistema con diferentes tamaños de brazo para satisfacer necesidades específicas en aplicaciones o área de producción. Además, los robots se pueden extender en el eje X con un carril o en el eje Y. Para proporcionar la mejor solución de automatización con robots, Heron AM se puede configurar con robots de KUKA a FANUC y ABB.

Software
Caracol desarrolló su plataforma de software Eidos Manufacturing, con años de experiencia en Diseño para fabricación aditiva de gran formato, estrategias de slicing y cinemáticas de los robots. El paquete de software completa el hardware de Heron AM, garantizando control total y flexibilidad en el proceso de impresión 3D.
Con los algoritmos de planificación de trayectorias 3D, los usuarios configuran fácilmente la programación de trayectorias de herramientas complejas en unos pocos pasos, asegurando el máximo control también en las geometrías más desafiantes y en todos los parámetros de producción.
Con el panel de Automatización y Control, que recopila e integra todas las entradas del robot, la extrusora, el sistema de alimentación y el software, los usuarios pueden gestionar sin problemas todos los elementos de la plataforma.

Camas de impresión
La cama de impresión es clave para imprimir piezas con éxito con el sistema de fabricación aditiva de gran formato impresión 3D. Caracol ha desarrollado varios modelos para adaptarse a todas las necesidades, personalizables en cuanto a tamaño.
La estructura de marco de aluminio con paneles superiores intercambiables es una configuración conveniente y flexible. Con un simple ala o balsa asegura estabilidad durante todo el trabajo. Con la sencilla base de acero inoxidable, se garantiza una alta rigidez y planitud, anticorrosión y durabilidad.
La cama automática patentada para sujeción y descarga de piezas sin personal fue diseñada por Caracol para garantizar una producción automatizada con gran estabilidad de las piezas. La estructura de lamas de aluminio permite el agarre mecánico de la primera capa. Girando al final de cada ciclo y liberando la pieza impresa de forma autónoma, esta mesa de impresión es ideal para una producción continua para obtener la máxima productividad.

Sistema de alimentación
El suministro directo y continuo de material en la fabricación aditiva de gran formato es posible gracias al sistema automatizado de alimentación de material, desarrollado por Caracol. Una unidad de secado está conectada al extrusor para introducir pellets durante todo el ciclo de impresión 3D, evitando operaciones manuales que podrían detener el trabajo de la máquina.
Los pellets se almacenan a la humedad y temperatura adecuadas y se secan para obtener el mejor rendimiento y calidad. Su capacidad de 50-80 Kg (110-176 lb) se puede ampliar con conexión directa a un almacenamiento más grande o con múltiples unidades de alimentación de material, para facilitar la continuidad de la producción durante horas ilimitadas.

Cerramientos
Las protecciones perimetrales son clave para garantizar las mejores condiciones de impresión y seguridad. Los sistemas de medición permiten controlar parámetros ambientales, como temperatura y humedad, y rastrearlos para garantizar la repetibilidad y calidad del proceso de fabricación aditiva de gran formato o impresión 3D.

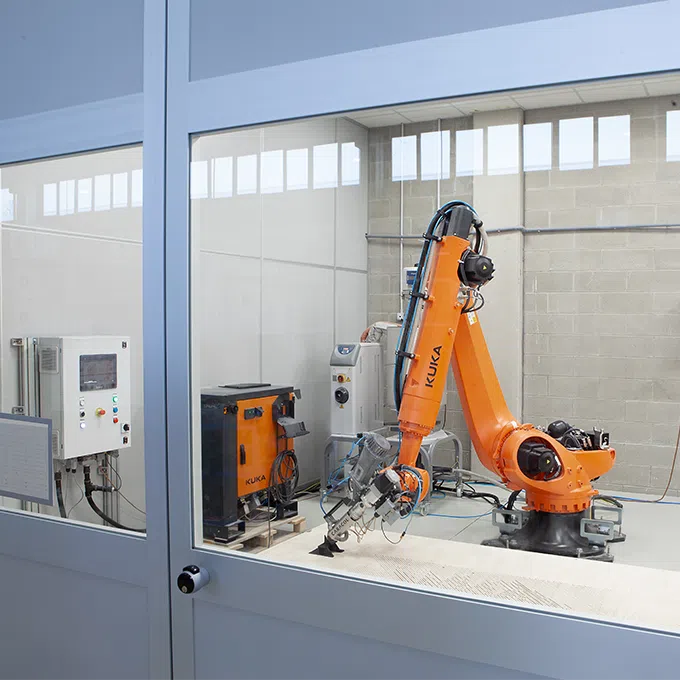

Los clientes pueden optar por diferentes configuraciones: células aisladas, para un ambiente completamente cerrado y completamente climatizado adecuado para la fabricación de piezas de composites o materiales compuestos de alta temperatura y alto rendimiento, como los componentes aeronáuticos y aeroespaciales. Los contenedores móviles son la solución ideal para la fabricación in situ en ubicaciones remotas, como sitios de construcción y en alta mar, o campamentos establecidos durante emergencias. Cuando se trabaja con materiales de baja temperatura, Heron AM puede operar al aire libre, a temperatura ambiente, garantizando la seguridad de los operarios con cortinas de luz de seguridad o con jaulas protectoras como estructuras de metal o plexiglás.
